Thông tin chi tiết sản phẩm:
|
| Chu kỳ đời: | 100000 chu kỳ | điện áp & dòng điện: | 250V 10A |
|---|---|---|---|
| loại liên hệ: | thường đóng hoặc thường mở | Loại chuyển đổi: | tự động thiết lập lại hoặc tự động reset |
| Phạm vi nhiệt độ: | 50-150℃ | Các trường hợp: | Nhựa |
| Làm nổi bật: | Thermostat hoạt động nhanh,Bimetallic Thermostat,Thermostat bảo hiểm nhiệt |
||
Thermostat Snap-Action Thermostat Bimetallic Thermostat Thermic Fuse
Dòng KW9700 có thể bảo vệ chống lại quá tải và quá nhiệt độ được niêm phong chặt chẽ, kháng cự bên trong nhỏ, không có tiếng ồn và đặt lại tự động.Khi dòng chảy thông qua kim loại nhị phân nhạy cảm với nhiệt độ và dòng chảy, trạng thái của bimetal sẽ được thay đổi bởi nhiệt độ quá cao hoặc quá cao để cắt mạch hoặc chuyển mạch.vì không có hiệu ứng nhiệt độ lag trong điều kiện của dòng chảy đột ngột lớn.
BH series thermostatThông số kỹ thuật
Chỉ số điện:
| Đánh giá điện | DC-12V tối đa 12A; DC-24V tối đa 10A; AC-125V tối đa 8A; AC-250V tối đa 16A |
| Nhiệt độ mở | (30 ~ 150) ± 5 °C; 5 °C một bước |
| Khởi động lại nhiệt độ | 2/3 nhiệt độ hoạt động với độ khoan dung ± 15 °C. Nhiệt độ thiết lập lại cũng có thể được cung cấp theo yêu cầu của khách hàng. |
| Thời gian sống | 10000 lần |
| Kích thước | L15mm W7.1mm H3.8mm |
| Sợi chì | # 22 3266, kết thúc nửa tripping, chiều dài là 70mm, hoặc theo yêu cầu của khách hàng |
| Số hồ sơ UL | E487478 |
| Chứng chỉ CQC số | CQC16002142880 |
| Giấy chứng nhận TUV số | B160592241002 |
Máy bảo vệ nhiệt loạt KW9700Cấu trúc

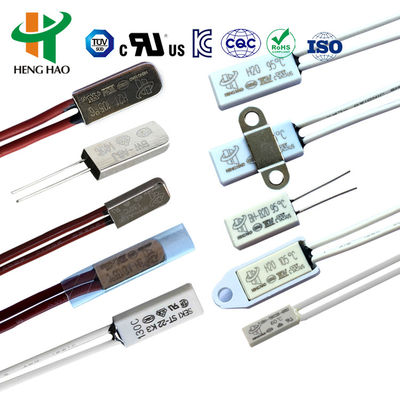

| Mô hình | Vụ án | Chiều dài ((mm) | chiều rộng ((mm) | Chiều cao ((mm) | Vol.&Current | Sợi chì |
| H20 | Nhựa | 18.5 | 8 | 4 | DC-12V tối đa 12A; DC-24V tối đa 10A; AC-125V tối đa 8A; AC-250V tối đa 10A |
#20 3135, cuối 5mm nửa tripping, chiều dài là 70mm, hoặc theo yêu cầu của khách hàng |
| H21 | Kim loại | 18.5 | 7.3 | 3.8 | ||
| H21 | Kim loại | 20 | 8 | 4 | AC250V 20A | #16 3135 |

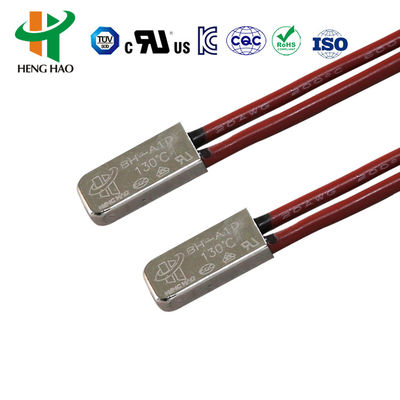

| BH-A1D | Kim loại | 15 | 6.6 | 3.2 | DC-12V max 12A; DC-24V max 10A; AC-125V max 8A; AC-250V |
#20 3135, #22 3266, #22 3135, kết thúc 5mm nửa tripping, chiều dài là 70mm, hoặc theo yêu cầu của khách hàng |

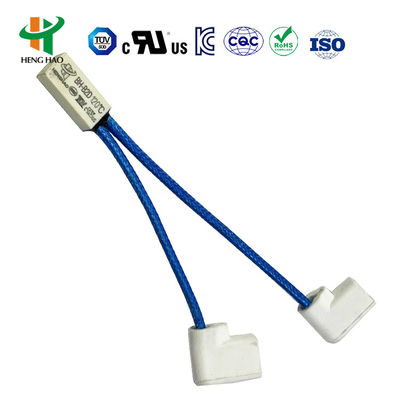

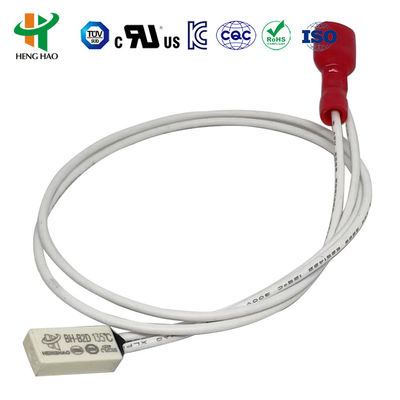

| BH-B2D | Nhựa | 15 | 7.1 | 3.8 | ||

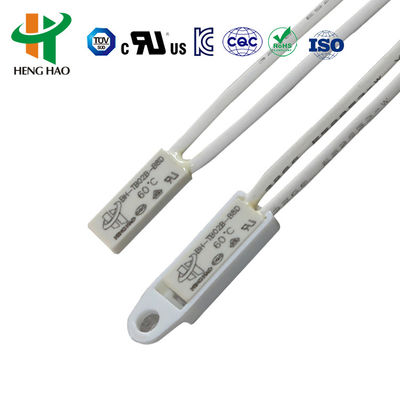

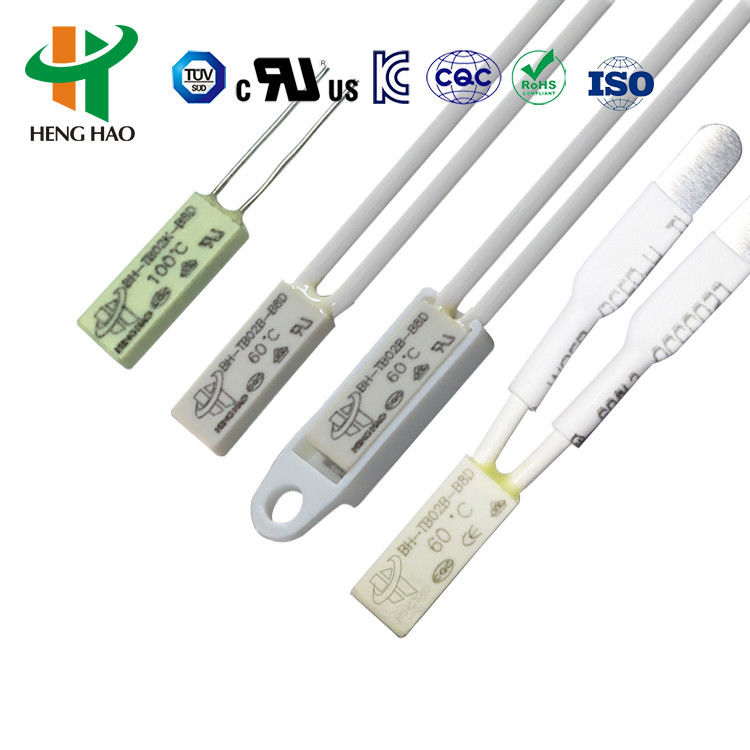

| BH-TB02B-B8D | Nhựa | 15 | 5.2 | 2.4 | DC-12V tối đa 4A; DC-24V tối đa 3A; AC-125V tối đa 3A; AC-250V tối đa 2A | 3266-AWG24#, 3135-AWG24# hoặc dải niken bình thường, chiều dài là 70 mm hoặc theo yêu cầu của khách hàng |
BH series thermostat¢s Ứng dụng và hướng dẫn
bảo vệ nhiệt độ,hệ bảo vệ an toàn hiệu quả đáng tin cậy và thiết bị báo động, được sử dụng rộng rãi trong nhiều loại động cơ 1,5 mã lực,bảo vệ nhiệt độ,máy hàn biến tần,động lực chuyển đổi,bảo vệ nhiệt độ, bóng đèn huỳnh quang, thiết bị điện bảo vệ nhiệt độ và các thiết bị điện khác để ngăn ngừa quá tải và quá nóng do tình trạng làm việc bất thường.Các loại được ép có thể chịu áp suất 3.5MPa phù hợp để lắp đặt động cơ phủ nhựa.
| Mã | Nhiệt độ | Mã | Nhiệt độ |
| 30 | 30°C | 100 | 100°C |
| 35 | 35°C | 105 | 105°C |
| 40 | 40°C | 110 | 110°C |
| 45 | 45°C | 115 | 115°C |
| 50 | 50°C | 120 | 120°C |
| 55 | 55°C | 125 | 125°C |
| 60 | 60°C | 130 | 130°C |
| 70 | 70°C | 135 | 135°C |
| 75 | 75°C | 140 | 140°C |
| 80 | 80°C | 145 | 145°C |
| 85 | 85°C | 150 | 150°C |
| 90 | 90°C |
Thermostat Snap-Action Thermostat Bimetallic Thermostat Thermic Fuse
H20,H21serial bảo vệ phổ biến và nâng cao với vỏ kim loại lớn được tạo thành từ vỏ kim loại dẫn nhiệt, các bộ phận bimetallic được hàn với điểm tiếp xúc hợp kim bạc,đệm dẫn điệnTrong trường hợp hoạt động bất thường, cùng với sự gia tăng nhiệt độ môi trường đến giá trị đặt,các bộ phận bimetallic hoạt động nhanhKhi thiết bị được làm mát đến nhiệt độ cho hoạt động an toàn, điểm tiếp xúc sẽ tự động đóng và phục hồi hoạt động bình thường.
Máy bảo vệ nhiệt loạt KSD9700Thông số kỹ thuật
| Đánh giá điện | DC-12V tối đa 12A; DC-24V tối đa 10A; AC-125V tối đa 8A; AC-250V tối đa 16A |
| Nhiệt độ mở | (30 ~ 150) ± 5 °C; 5 °C một bước |
| Khởi động lại nhiệt độ | 2/3 nhiệt độ hoạt động với độ khoan dung ± 15 °C. Nhiệt độ thiết lập lại cũng có thể được cung cấp theo yêu cầu của khách hàng. |
| Thời gian sống | 10000 lần |
| Kháng kết nối Khóa: | ≤ 50mΩ |
| Kháng cách nhiệt: | ≥ 100mΩ |
| Năng lượng điện: |
|
| Số hồ sơ UL | E487478 |
| Chứng chỉ CQC số | CQC16002142880 |
| Giấy chứng nhận TUV số | B160592241002 |
KSD9700nhiệt điều chỉnhCấu trúc
| Mô hình | Vụ án | Chiều dài ((mm) | chiều rộng ((mm) | Chiều cao ((mm) | Vol.&Current | Sợi chì |
| H20 | Nhựa | 18.5 | 8 | 4 | DC-12V tối đa 12A; DC-24V tối đa 10A; AC-125V tối đa 8A; AC-250V tối đa 10A |
#20 3135, cuối 5mm nửa tripping, chiều dài là 70mm, hoặc theo yêu cầu của khách hàng |
| H21 | Kim loại | 18.5 | 7.3 | 3.8 | ||
| H21 | Kim loại | 20 | 8 | 4 | AC250V 20A | #16 3135 |
| BH-A1D | Kim loại | 15 | 6.6 | 3.2 | DC-12V max 12A; DC-24V max 10A; AC-125V max 8A; AC-250V |
#20 3135, #22 3266, #22 3135, kết thúc 5mm nửa tripping, chiều dài là 70mm, hoặc theo yêu cầu của khách hàng |
| BH-B2D | Nhựa | 15 | 7.1 | 3.8 | ||
| BH-TB02B-B8D | Nhựa | 15 | 5.2 | 2.4 | DC-12V tối đa 4A; DC-24V tối đa 3A; AC-125V tối đa 3A; AC-250V tối đa 2A | 3266-AWG24#, 3135-AWG24# hoặc dải niken bình thường, chiều dài là 70 mm hoặc theo yêu cầu của khách hàng |
H20,H21Bảo vệ nhiệt độ hàng loạt Ứng dụng
Dòng H20, H21 áp dụng cho pin sạc, thắt lưng, máy massage, micro motor, biến áp, công cụ điện, thiết bị điện nhiệt và dụng cụ vv.
Chứng nhận sản phẩm UL,CQC,TUV và RoHS.
