Thông tin chi tiết sản phẩm:
|
| Vòng đời: | 100000 chu kỳ | Điện áp & dòng điện: | 250V 10A |
|---|---|---|---|
| Loại liên hệ: | thường đóng hoặc thường mở | Loại chuyển đổi: | tự động thiết lập lại hoặc tự động reset |
| Phạm vi nhiệt độ: | 50-150℃ | trường hợp: | Nhựa |
| Làm nổi bật: | Bảo vệ nhiệt độ KW9700,Máy điều khiển nhiệt độ Kw9700,Chuyển đổi điều khiển nhiệt độ KW9700 |
||
Các bộ bảo vệ dòng BW & BH cung cấp khả năng bảo vệ đáng tin cậy chống lại các tình trạng quá dòng và quá nhiệt. Các thiết bị này có đặc điểm là kín chắc chắn, điện trở nội nhỏ, không gây tiếng ồn và chức năng tự động đặt lại. Khi dòng điện đi qua lưỡng kim nhạy cảm với nhiệt độ và dòng điện, trạng thái của lưỡng kim sẽ thay đổi để phản ứng với các điều kiện quá nhiệt hoặc quá dòng, cắt hoặc bật mạch. Dòng BH mang lại sự an toàn nâng cao so với các bộ bảo vệ tiêu chuẩn, vì chúng loại bỏ độ trễ ảnh hưởng của nhiệt độ trong các điều kiện dòng điện cao đột ngột.
| Đánh giá điện | DC-12V tối đa 12A; DC-24V tối đa 10A; AC-125V tối đa 8A; AC-250V tối đa 16A |
|---|---|
| Nhiệt độ mở | (30~150)±5°C; 5°C mỗi bước |
| Nhiệt độ đặt lại | 2/3 nhiệt độ hoạt động với dung sai ±15°C. Nhiệt độ đặt lại cũng có thể được cung cấp theo yêu cầu của khách hàng. |
| Số lần sử dụng | 10000 lần |
| Kích thước | Dài 15mm Rộng 7.1mm Cao 3.8mm |
| Dây dẫn | #22 3266, đầu cắt một nửa, chiều dài 70mm, hoặc theo yêu cầu của khách hàng |
| Số hồ sơ UL | E487478 |
| Số chứng nhận CQC | CQC16002142880 |
| Số chứng nhận TUV | B160592241002 |
| Mô hình | Vỏ | Chiều dài (mm) | Chiều rộng (mm) | Chiều cao (mm) | Điện áp & Dòng điện | Dây dẫn |
|---|---|---|---|---|---|---|
| H20 | Nhựa | 18.5 | 8 | 4 | DC-12V tối đa 12A; DC-24V tối đa 10A; AC-125V tối đa 8A; AC-250V tối đa 10A | #20 3135, đầu cắt một nửa 5mm, chiều dài 70mm, hoặc theo yêu cầu của khách hàng |
| H21 | Kim loại | 18.5 | 7.3 | 3.8 | ||
| H21 | Kim loại | 20 | 8 | 4 | AC250V 20A | #16 3135 |

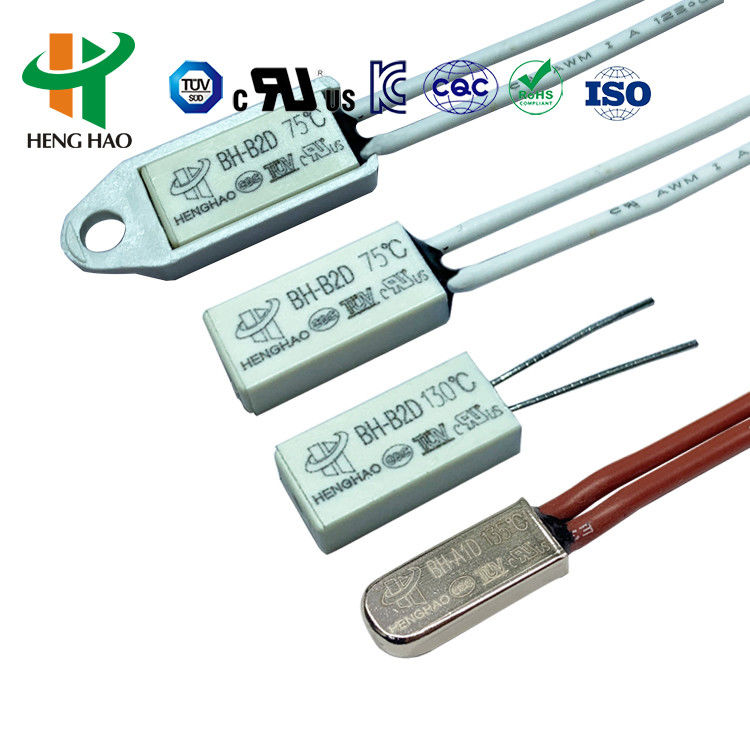

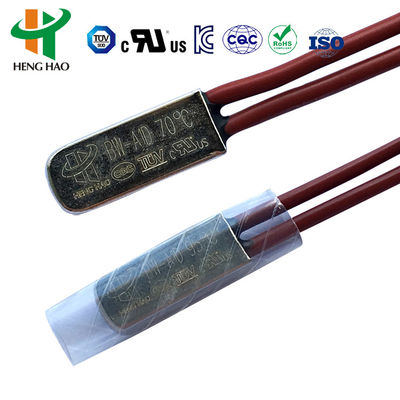

| BH-A1D | Kim loại | 15 | 6.6 | 3.2 | DC-12V tối đa 12A; DC-24V tối đa 10A; AC-125V tối đa 8A; AC-250V | #20 3135, #22 3266, #22 3135, đầu cắt một nửa 5mm, chiều dài 70mm, hoặc theo yêu cầu của khách hàng |

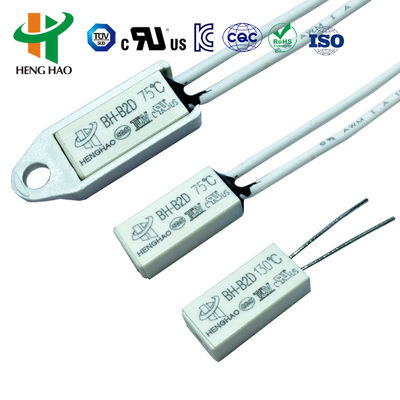

| BH-B2D | Nhựa | 15 | 7.1 | 3.8 | ||

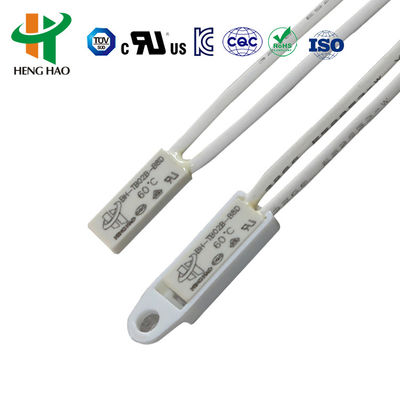

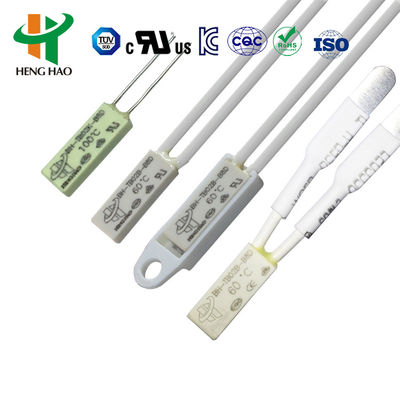

| BH-TB02B-B8D | Nhựa | 15 | 5.2 | 2.4 | DC-12V tối đa 4A; DC-24V tối đa 3A; AC-125V tối đa 3A; AC-250V tối đa 2A | 3266-AWG24#, 3135-AWG24# hoặc dải niken thông thường, chiều dài 70 mm hoặc theo yêu cầu của khách hàng |
Bộ bảo vệ nhiệt dòng BH là các thiết bị bảo vệ và báo động an toàn hiệu quả, đáng tin cậy, được sử dụng rộng rãi trong nhiều ứng dụng bao gồm:
Các bộ bảo vệ này ngăn ngừa hư hỏng do quá dòng và quá nhiệt phát sinh từ các điều kiện làm việc bất thường. Các loại được gia cố có thể chịu được áp suất 3,5MPa phù hợp để lắp đặt tích hợp trong động cơ phủ nhựa.
| Mã | Nhiệt độ | Mã | Nhiệt độ |
|---|---|---|---|
| 30 | 30°C | 100 | 100°C |
| 35 | 35°C | 105 | 105°C |
| 40 | 40°C | 110 | 110°C |
| 45 | 45°C | 115 | 115°C |
| 50 | 50°C | 120 | 120°C |
| 55 | 55°C | 125 | 125°C |
| 60 | 60°C | 130 | 130°C |
| 70 | 70°C | 135 | 135°C |
| 75 | 75°C | 140 | 140°C |
| 80 | 80°C | 145 | 145°C |
| 85 | 85°C | 150 | 150°C |
| 90 | 90°C |
Các bộ bảo vệ đa năng và nâng cao dòng H20 và H21 có vỏ kim loại lớn và bao gồm vỏ kim loại dẫn nhiệt, các bộ phận lưỡng kim được hàn với các điểm tiếp xúc hợp kim bạc, giá đỡ dẫn điện, chân đế cố định cách điện, dải tiếp xúc cố định và cáp chịu nhiệt. Trong quá trình hoạt động bất thường, khi nhiệt độ môi trường tăng lên giá trị cài đặt, các bộ phận lưỡng kim sẽ hoạt động nhanh chóng, mở các điểm tiếp xúc và ngắt mạch. Khi thiết bị nguội đến nhiệt độ hoạt động an toàn, các điểm tiếp xúc sẽ tự động đóng lại và hoạt động bình thường được khôi phục.
| Đánh giá điện | DC-12V tối đa 12A; DC-24V tối đa 10A; AC-125V tối đa 8A; AC-250V tối đa 16A |
|---|---|
| Nhiệt độ mở | (30~150)±5°C; 5°C mỗi bước |
| Nhiệt độ đặt lại | 2/3 nhiệt độ hoạt động với dung sai ±15°C. Nhiệt độ đặt lại cũng có thể được cung cấp theo yêu cầu của khách hàng. |
| Số lần sử dụng | 10000 lần |
| Điện trở đóng tiếp điểm | ≤50mΩ |
| Điện trở cách điện | ≥100mΩ |
| Độ bền điện | AC1500V/1phút không có hiện tượng đánh thủng và phóng điện |
| Số hồ sơ UL | E487478 |
| Số chứng nhận CQC | CQC16002142880 |
| Số chứng nhận TUV | B160592241002 |
Dòng H20 và H21 áp dụng cho pin sạc, chấn lưu, máy mát xa, động cơ nhỏ, máy biến áp, dụng cụ điện, thiết bị điện nhiệt và thiết bị đo đạc.
Sản phẩm đã được chứng nhận UL, CQC, TUV và RoHS.
