Công tắc điều nhiệt KSD9700 Bộ điều nhiệt Kw9700 Công tắc nhiệt độ
Nguyên lý và cấu tạo bộ bảo vệ nhiệt KSD9700
Các bộ bảo vệ đa năng và nâng cao dòng H20 và H21 với vỏ kim loại lớn bao gồm vỏ kim loại dẫn nhiệt, bộ phận lưỡng kim hàn với điểm tiếp xúc hợp kim bạc, giá đỡ dẫn điện, đế cố định cách điện, dải tiếp xúc cố định và cáp chịu nhiệt. Trong trường hợp hoạt động bất thường, khi nhiệt độ môi trường tăng đến giá trị cài đặt, bộ phận lưỡng kim sẽ hoạt động nhanh, mở điểm tiếp xúc và ngắt mạch. Khi thiết bị nguội đến nhiệt độ hoạt động an toàn, điểm tiếp xúc sẽ tự động đóng lại và phục hồi hoạt động bình thường.
Thông số kỹ thuật bộ bảo vệ nhiệt dòng H20/H21
| Thông số điện |
DC-12V tối đa 12A; DC-24V tối đa 10A; AC-125V tối đa 8A; AC-250V tối đa 16A |
| Nhiệt độ ngắt |
(30~150)±5°C; 5°C mỗi bước |
| Nhiệt độ đóng lại |
2/3 nhiệt độ tác động với dung sai ±15°C. Nhiệt độ đóng lại cũng có thể được cung cấp theo yêu cầu của khách hàng. |
| Số lần hoạt động |
10000 lần |
| Điện trở tiếp xúc đóng |
≤50mΩ |
| Điện trở cách điện |
≥100mΩ |
| Độ bền điện |
AC1500V/1phút không có hiện tượng đánh thủng và phóng điện |
| Số chứng nhận UL |
E487478 |
| Số chứng nhận CQC |
CQC16002142880 |
| Số chứng nhận TUV |
B160592241002 |
Kích thước bộ điều nhiệt KSD9700
| Mẫu mã |
Vỏ |
Chiều dài (mm) |
Chiều rộng (mm) |
Chiều cao (mm) |
Điện áp & Dòng điện |
Dây dẫn |

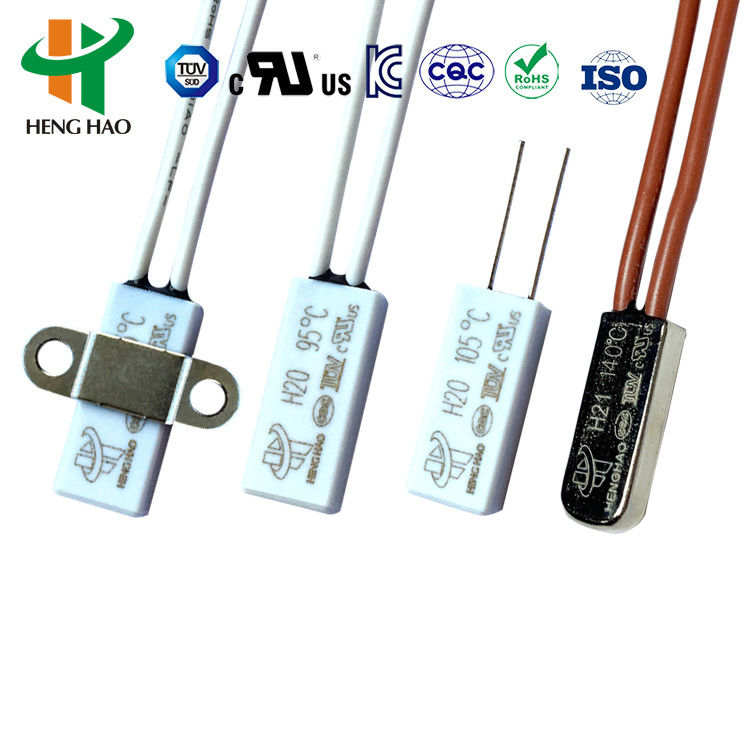

| H20 |
Nhựa |
18.5 |
8 |
4 |
DC-12V tối đa 12A; DC-24V tối đa 10A; AC-125V tối đa 8A; AC-250V tối đa 10A |
#20 3135, đầu 5mm ngắt một nửa, chiều dài 70mm, hoặc theo yêu cầu của khách hàng |
| H21 |
Kim loại |
18.5 |
7.3 |
3.8 |
- |
- |
| H21 |
Kim loại |
20 |
8 |
4 |
AC250V 20A |
#16 3135 |

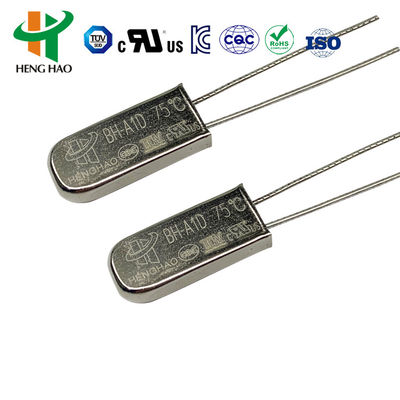

| BH-A1D |
Kim loại |
15 |
6.6 |
3.2 |
DC-12V tối đa 12A; DC-24V tối đa 10A; AC-125V tối đa 8A; AC-250V |
#20 3135, #22 3266, #22 3135, đầu 5mm ngắt một nửa, chiều dài 70mm, hoặc theo yêu cầu của khách hàng |

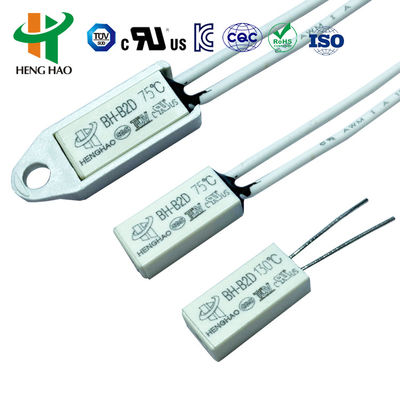

| BH-B2D |
Nhựa |
15 |
7.1 |
3.8 |
- |
- |

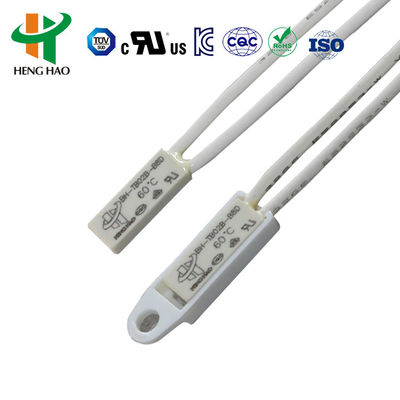

| BH-TB02B-B8D |
Nhựa |
15 |
5.2 |
2.4 |
DC-12V tối đa 4A; DC-24V tối đa 3A; AC-125V tối đa 3A; AC-250V tối đa 2A |
3266-AWG24#, 3135-AWG24# hoặc dải niken thông thường, chiều dài 70 mm hoặc theo yêu cầu của khách hàng |
Ứng dụng bộ bảo vệ nhiệt dòng H20/H21
Dòng H20 và H21 áp dụng cho pin sạc, chấn lưu, máy massage, động cơ nhỏ, máy biến áp, dụng cụ điện, thiết bị điện nhiệt và thiết bị đo.
Loại hoạt động
Loại ngắt thủ công
Các bộ phận cảm biến nhiệt bao gồm dải lưỡng kim. Khi nhiệt độ đạt đến phạm vi nhiệt độ tác động, nó sẽ nhảy nhanh và đĩa di động ngắt kết nối. Khi nhiệt độ giảm xuống một điểm nhiệt độ cố định, điểm tiếp xúc không thể tự đóng lại cho đến khi kết nối lại mạch bằng cách nhấn nút đặt lại. Sau đó, các điểm tiếp xúc phục hồi, đạt được mục đích kết nối hoặc ngắt kết nối mạch và khởi động lại mạch bằng cách đặt lại thủ công.
Lưu ý quan trọng: 1. Loại bộ điều nhiệt ngắt thủ công này có thể đặt lại khi nhiệt độ giảm 20°C sau khi tác động nhanh bằng cách nhấn nút đặt lại. Lực 4-6 N được khuyến nghị; vui lòng không dùng quá nhiều lực. 2. Để đảm bảo chức năng bình thường, khoảng cách giữa nút đặt lại và nắp đóng không được nhỏ hơn 20.4mm.
Loại tự động đóng lại
Các bộ phận cảm biến nhiệt bao gồm dải lưỡng kim. Khi nhiệt độ đạt đến phạm vi nhiệt độ tác động, nó sẽ nhảy nhanh và đĩa di động ngắt kết nối. Khi nhiệt độ giảm xuống một điểm nhiệt độ cố định, điểm tiếp xúc có thể tự động đóng lại và bắt đầu hoạt động.
Sản phẩm đã được chứng nhận UL, CQC, TUV và RoHS.

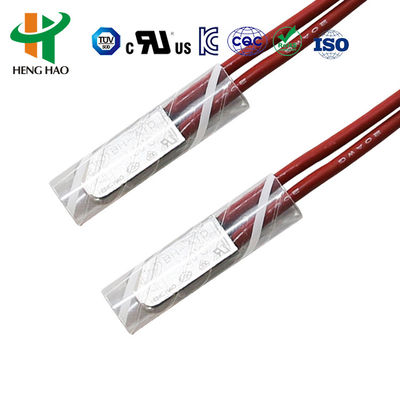

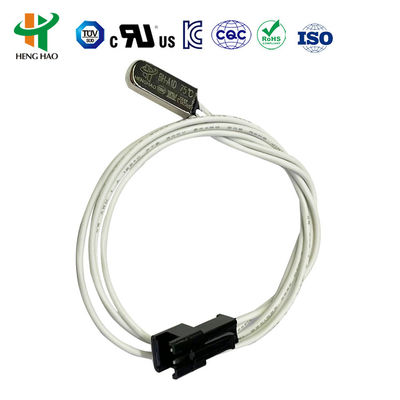

Hình ảnh sản phẩm
