Thông tin chi tiết sản phẩm:
|
| Vòng đời: | 100000 chu kỳ | Điện áp & dòng điện: | 250V 16A |
|---|---|---|---|
| Loại liên hệ: | thường đóng hoặc thường mở | Loại chuyển đổi: | Đặt lại tự động hoặc đặt lại thủ công |
| Phạm vi nhiệt độ: | 0-250℃ | ||
| Làm nổi bật: | motor thermal protection switch,thermal overload protector switch |
||

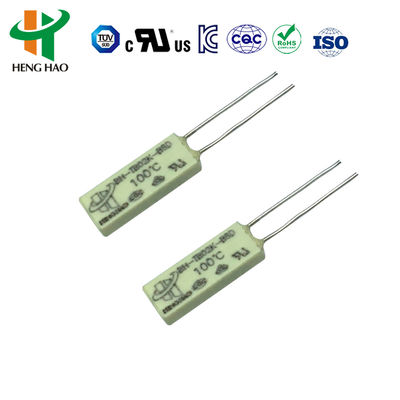

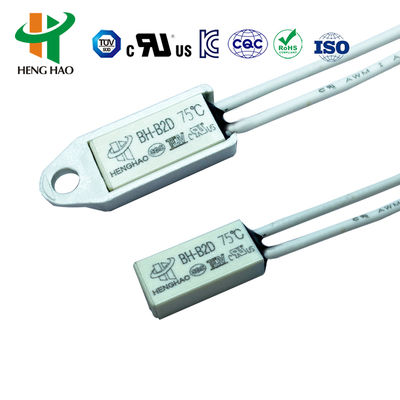

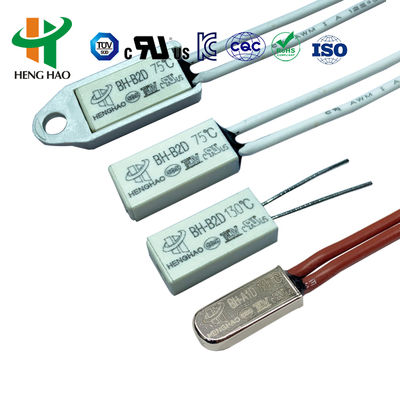

Công tắc bảo vệ quá nhiệt động cơ Thường Đóng / Mở KSD9700
Nguyên lý và cấu trúc của bộ bảo vệ nhiệt BW series
Bộ bảo vệ nhiệt BW series sử dụng một hình dạng nhất định của dải lưỡng kim, không có các cơ cấu phụ trợ, chỉ bằng dải lưỡng kim tự cảm nhận dòng điện nóng lên nhẹ, thay đổi nhanh chóng trạng thái của phần tử lưỡng kim, trực tiếp điều khiển tiếp điểm tự động cắt và xử lý mạch, bảo vệ quá nhiệt, bảo vệ quá tải.
Ứng dụng của bộ bảo vệ nhiệt BW series
Nó được ứng dụng rộng rãi trong động cơ điện và thiết bị điện như chăn điện, tường nóng, động cơ máy giặt, động cơ máy làm sữa đậu nành, động cơ quạt, động cơ điều hòa không khí, động cơ phân đoạn, động cơ một chiều, động cơ không chổi than AC, máy bơm nước, máy biến áp, bộ chỉnh lưu, chiếu sáng, pin sạc, thiết bị gia nhiệt điện, v.v.
Thông số kỹ thuật của bộ bảo vệ nhiệt BW seriesThông số kỹ thuật
1. Loại tiếp điểm: Thường đóng và Thường mở
2. Định mức điện: 10A/AC120V; 8A/AC250V; 10A/AC250V; 16A/AC250V
3. Điện trở mạch: ≤50mΩ (Giá trị ban đầu)
4. Điện trở cách điện: ≥100mΩ
5. Phạm vi nhiệt độ tác động: 40~150℃
6. Vỏ: Vỏ kim loại và vỏ nhựa
7. Tuổi thọ: ≥10.000 lần
8. Kích thước:
| Model | L(mm) | W(mm) | H(mm) | Định mức điện | Dây dẫn (mm) |
| BW kim loại | 20 | 7.5 | 3.8 | 5A/250V;10A/250V | AWG#22,AWG#18 dây silicon chịu nhiệt cao L1=L2=70mm, hoặc theo yêu cầu của khách hàng. |
| 20 | 8.0 | 4.1 | 16A/250V | ||
| BW nhựa | 20 | 8.0 | 4.0 | 5A/250V;10A/250V |
9. Bảng nhiệt độ mở và nhiệt độ đặt lại
| Mã | Nhiệt độ mở | Nhiệt độ đặt lại | Mã | Nhiệt độ mở | Nhiệt độ đặt lại |
| 40 | 40℃±5℃ | ≥30℃ | 100 | 100℃±5℃ | 70±10℃ |
| 45 | 45℃±5℃ | ≥30℃ | 105 | 105℃±5℃ | 70±12℃ |
| 50 | 50℃±5℃ | ≥30℃ | 110 | 110℃±5℃ | 75±12℃ |
| 55 | 55℃±5℃ | ≥30℃ | 115 | 115℃±5℃ | 80±12℃ |
| 60 | 60℃±5℃ | 40±10℃ | 120 | 120℃±5℃ | 85±12℃ |
| 65 | 65℃±5℃ | 45±10℃ | 125 | 125℃±5℃ | 90±12℃ |
| 70 | 70℃±5℃ | 50±10℃ | 130 | 130℃±5℃ | 95±12℃ |
| 75 | 75℃±5℃ | 55±10℃ | 135 | 135℃±5℃ | 100±12℃ |
| 80 | 80℃±5℃ | 60±10℃ | 140 | 140℃±5℃ | 105±12℃ |
| 85 | 85℃±5℃ | 65±10℃ | 145 | 145℃±5℃ | 110±12℃ |
| 90 | 90℃±5℃ | 70±10℃ | 150 | 150℃±5℃ | 115±12℃ |
| 95 | 95℃±5℃ | 75±10℃ |
Ưu điểm cạnh tranh của bộ bảo vệ nhiệt BW
1. Kích thước nhỏ và dễ lắp đặt
2. Dải lưỡng kim nhanh, phản ứng nhanh
3. Thời gian sử dụng cao hơn 10.000 lần
4. Ngăn ngừa rò rỉ của quá trình tẩm chân không
5. Thay thế cho SENSATA 17AM 7AM, SEKI ST-22, v.v.
Bản vẽ của BW series
