Thông tin chi tiết sản phẩm:
|
| Vòng đời: | 100000 chu kỳ | Điện áp & dòng điện: | 250V 16A |
|---|---|---|---|
| Loại liên hệ: | thường đóng hoặc thường mở | Loại chuyển đổi: | Đặt lại tự động hoặc đặt lại thủ công |
| Làm nổi bật: | motor thermal protection switch,thermal protection switch |
||

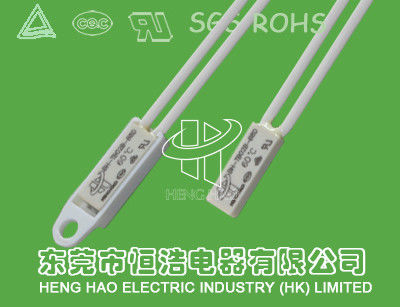

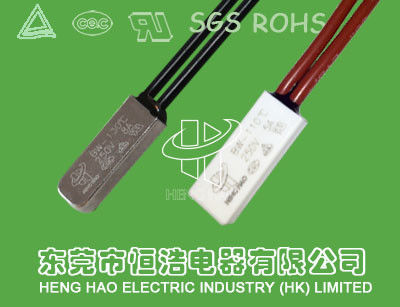

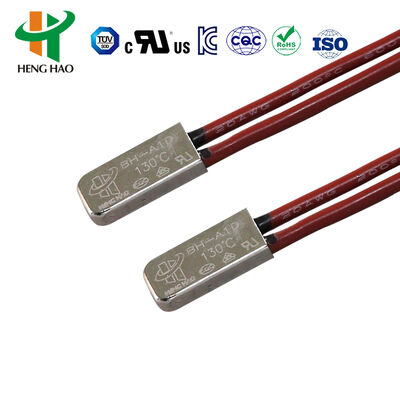

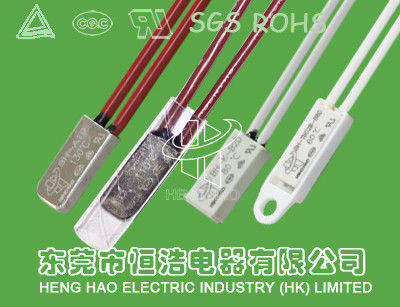

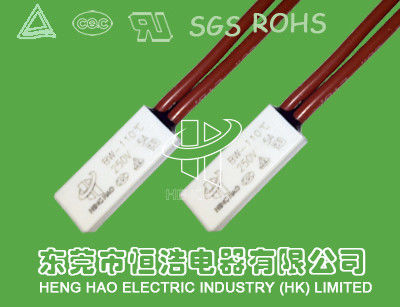

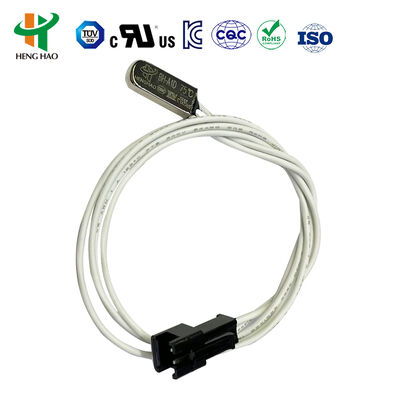

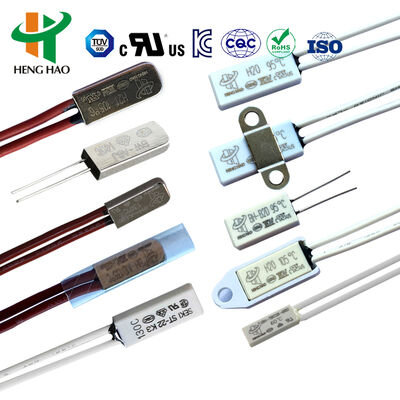

Công tắc bảo vệ nhiệt định mức KSD9700 250V 5A BW Series 40 -155oC Loại hành động
Nguyên lý và cấu tạo của bộ bảo vệ nhiệt dòng BW
Bộ bảo vệ nhiệt dòng BW là sử dụng một hình dạng nhất định của dải lưỡng kim, không có thiết bị phụ trợ, chỉ bằng dải lưỡng kim, cảm giác của riêng chúng về dòng điện nóng nhẹ, thay đổi nhanh chóng trạng thái của phần tử lưỡng kim, mạch cắt và xử lý tự động tiếp xúc truyền động trực tiếp, bảo vệ quá nhiệt, bảo vệ quá tải.
Ứng dụng bảo vệ nhiệt dòng BW
Nó được ứng dụng rộng rãi trong Động cơ điện và thiết bị điện như chăn điện, tường nóng, động cơ máy giặt, động cơ máy làm sữa đậu nành, động cơ quạt, động cơ điều hòa không khí, động cơ phân đoạn, động cơ dòng điện một chiều, động cơ không chổi than AC, máy bơm nước, máy biến áp, bộ chỉnh lưu, ánh sáng, pin sạc, thiết bị sưởi ấm bằng điện, v.v.
Bộ bảo vệ nhiệt dòng BWđặc điểm kỹ thuật
1. Loại tiếp điểm: Thường đóng và Thường mở
2. Định mức điện: 10A/AC120V; 8A/AC250V; 10A/AC250V; 16A/AC250V
3. Điện trở mạch: ≤50mΩ (Giá trị ban đầu)
4. Điện trở cách điện: ≥100mΩ
5. Phạm vi nhiệt độ hoạt động: 40 ~ 150oC
6. Vỏ: vỏ kim loại và vỏ nhựa
7. Tuổi thọ: ≥10.000 lần
8. Kích thước:
| Người mẫu | L(mm) | W(mm) | H(mm) | Đánh giá điện | Dây dẫn (mm) |
| kim loại nặng | 20 | 7,5 | 3,8 | 5A/250V;10A/250V | Dây silicon nhiệt độ cao AWG#22,AWG#18 L1=L2=70mm, hoặc theo yêu cầu của khách hàng. |
| 20 | 8,0 | 4.1 | 16A/250V | ||
| Nhựa trắng | 20 | 8,0 | 4.0 | 5A/250V;10A/250V |
9. Mở bảng nhiệt độ và cài đặt lại nhiệt độ
| Mã số | Mở nhiệt độ. | Đặt lại nhiệt độ. | Mã số | Mở nhiệt độ. | Đặt lại nhiệt độ. |
| 40 | 40oC ± 5oC | ≥30oC | 100 | 100oC ± 5oC | 70 ± 10oC |
| 45 | 45oC ± 5oC | ≥30oC | 105 | 105oC ± 5oC | 70±12oC |
| 50 | 50oC ± 5oC | ≥30oC | 110 | 110oC ± 5oC | 75 ± 12oC |
| 55 | 55oC±5oC | ≥30oC | 115 | 115oC ± 5oC | 80 ± 12oC |
| 60 | 60oC ± 5oC | 40 ± 10oC | 120 | 120oC ± 5oC | 85 ± 12oC |
| 65 | 65oC ± 5oC | 45 ± 10oC | 125 | 125oC ± 5oC | 90 ± 12oC |
| 70 | 70oC ± 5oC | 50 ± 10oC | 130 | 130oC ± 5oC | 95 ± 12oC |
| 75 | 75oC±5oC | 55 ± 10oC | 135 | 135oC ± 5oC | 100 ± 12oC |
| 80 | 80oC ± 5oC | 60 ± 10oC | 140 | 140oC ± 5oC | 105 ± 12oC |
| 85 | 85oC ± 5oC | 65 ± 10oC | 145 | 145oC ± 5oC | 110±12oC |
| 90 | 90oC ± 5oC | 70 ± 10oC | 150 | 150oC ± 5oC | 115 ± 12oC |
| 95 | 95oC ± 5oC | 75 ± 10oC |
Lợi thế cạnh tranh của thiết bị bảo vệ nhiệt BW
1. Kích thước nhỏ và lắp đặt dễ dàng
2. Dải lưỡng kim nhanh, phản ứng nhanh
3. Tuổi thọ cao hơn 10.000 lần
4. Ngăn ngừa rò rỉ lại quá trình ngâm tẩm chân không
5. Thay thế SENSATA 17AM 7AM, SEKI ST-22, v.v.
Bản vẽ loạt BW
