Thông tin chi tiết sản phẩm:
|
| Vòng đời: | 100000 chu kỳ | điện áp & dòng điện: | 250V 16A |
|---|---|---|---|
| loại liên hệ: | thường đóng hoặc thường mở | Loại công tắc: | tự động đặt lại hoặc đặt lại thủ công |
| Phạm vi nhiệt độ: | 0-250℃ | Trường hợp: | Bakelite |
| Điểm nổi bật: | Bw9700 Bimetallic Thermostat,Rechargeable Battery Ksd9700 Thermostat,250V 16A Thermal Cut Off Switch |
||

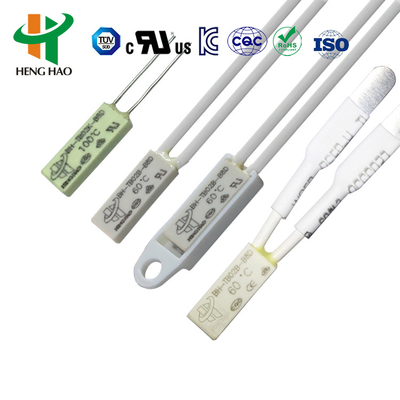

Bộ ổn nhiệt dòng BH/Bảo vệ nhiệt thu nhỏ/Bộ điều chỉnh nhiệt độ pin có thể sạc lại
Bộ ổn nhiệt dòng BHnguyên tắc và cấu tạo
Dòng BW & BH có thể bảo vệ chống quá dòng và quá nhiệt được niêm phong chắc chắn, nội trở nhỏ, không gây tiếng ồn và tự động đặt lại.Khi dòng điện chạy qua lưỡng kim nhạy cảm với nhiệt độ và dòng điện, trạng thái của lưỡng kim sẽ bị thay đổi do quá nhiệt hoặc quá dòng để cắt mạch hoặc bật mạch.Dòng BH an toàn hơn so với các thiết bị bảo vệ thông thường, vì không có độ trễ hiệu ứng nhiệt độ trong điều kiện dòng điện lớn đột ngột.
Bộ ổn nhiệt dòng BHThông số kỹ thuật của
Giá điện:
| Giá điện | DC-12V tối đa 12A;DC-24V tối đa 10A;AC-125V tối đa 8A;AC-250V tối đa 16A |
| mở nhiệt độ | (30~150)±5°C;5°C một bước |
| Đặt lại nhiệt độ | 2/3 nhiệt độ hoạt động với dung sai ±15°C.Đặt lại nhiệt độ cũng có thể được cung cấp theo yêu cầu của khách hàng. |
| cuộc sống lần | 10000 lần |
| Kích cỡ | L15mm W7.1mm H3.8mm |
| Dây dẫn | #22 3266, kết thúc một nửa vấp ngã, chiều dài là 70mm hoặc theo yêu cầu của khách hàng |
| Tệp UL số | E487478 |
| Giấy chứng nhận CQC số | CQC16002142880 |
| Giấy chứng nhận TUV số | B160592241002 |
Bộ bảo vệ nhiệt dòng BHKích thước
| Người mẫu | Trường hợp | Chiều dài (mm) | chiều rộng (mm) | Cao(mm) | Số lượng & Hiện tại | Dây dẫn |
| H20 | Nhựa | 18,5 | số 8 | 4 | DC-12V tối đa 12A;DC-24V tối đa 10A;AC-125V tối đa 8A;AC-250V tối đa 10A |
#20 3135, cuối 5mm vấp ngã một nửa, chiều dài là 70mm hoặc theo yêu cầu của khách hàng |
| H21 | Kim loại | 18,5 | 7.3 | 3,8 | ||
| H21 | Kim loại | 20 | số 8 | 4 | AC250V 20A | #16 3135 |
| BH-A1D | Kim loại | 15 | 6.6 | 3.2 | DC-12V tối đa 12A;DC-24V tối đa 10A;AC-125V tối đa 8A;AC-250V |
#20 3135, #22 3266, #22 3135, cuối 5mm vấp ngã một nửa, chiều dài là 70mm hoặc theo yêu cầu của khách hàng |

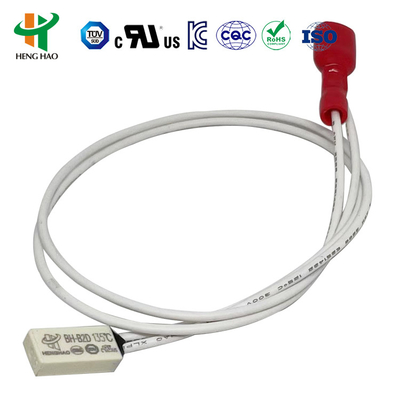

| BH-B2D | Nhựa | 15 | 7.1 | 3,8 | ||

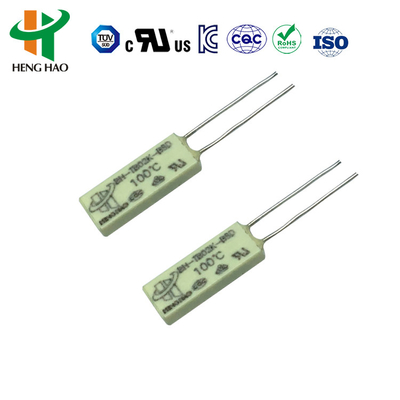

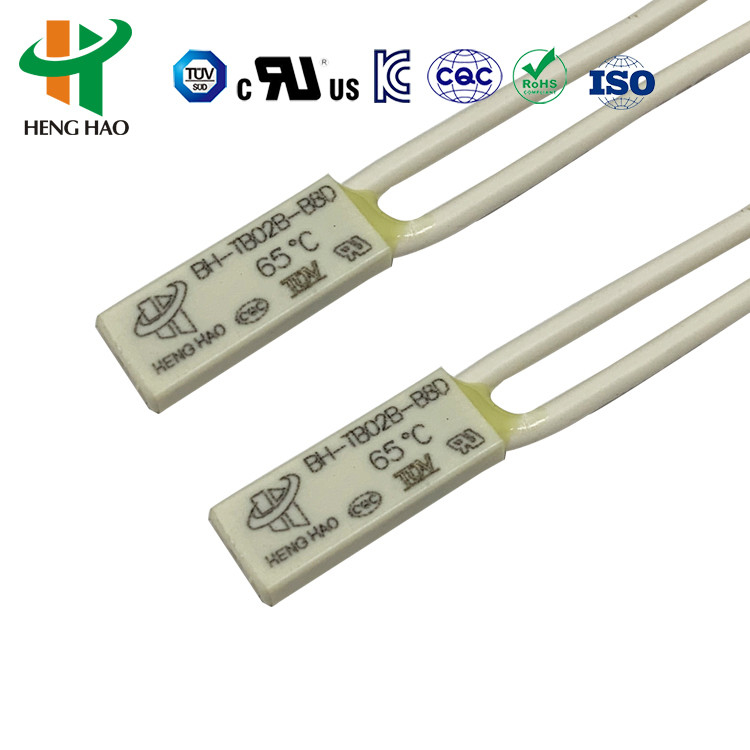

| BH-TB02B-B8D | Nhựa | 15 | 5.2 | 2.4 | DC-12V tối đa 4A;DC-24V tối đa 3A;AC-125V tối đa 3A;AC-250V tối đa 2A | 3266-AWG24#, 3135-AWG24# hoặc dải niken thông thường, chiều dài là 70 mm hoặc theo yêu cầu của khách hàng |
Bộ ổn nhiệt dòng BHứng dụng và hướng dẫn
Bộ bảo vệ nhiệt dòng BH, thiết bị báo động và bảo vệ an ninh đáng tin cậy hiệu quả, được sử dụng rộng rãi trong các loại động cơ 1,5 mã lực khác nhau,thiết bị chiếu sáng, máy hàn biến tần, công tắc nguồn,bộ pin sạc, chấn lưu đèn huỳnh quang,dụng cụ điện cầm tay, thiết bị điện và các thiết bị điện khác để tránh quá dòng và quá nóng do tình trạng làm việc bất thường.Các loại cưỡng chế có thể chịu được áp suất 3,5MPa phù hợp để lắp đặt sẵn cho động cơ bọc nhựa.
| Mã số | Nhiệt độ | Mã số | Nhiệt độ |
| 30 | 30℃ | 100 | 100℃ |
| 35 | 35℃ | 105 | 105℃ |
| 40 | 40℃ | 110 | 110℃ |
| 45 | 45℃ | 115 | 115℃ |
| 50 | 50℃ | 120 | 120℃ |
| 55 | 55℃ | 125 | 125℃ |
| 60 | 60℃ | 130 | 130℃ |
| 70 | 70℃ | 135 | 135℃ |
| 75 | 75℃ | 140 | 140℃ |
| 80 | 80℃ | 145 | 145℃ |
| 85 | 85℃ | 150 | 150℃ |
| 90 | 90℃ |
Bộ điều nhiệt dòng BW/KSD9700 bảo vệ nhiệt/Bộ bảo vệ nhiệt độ BW9700
Bộ điều nhiệt sê-ri H20, H21nguyên tắc và cấu tạo

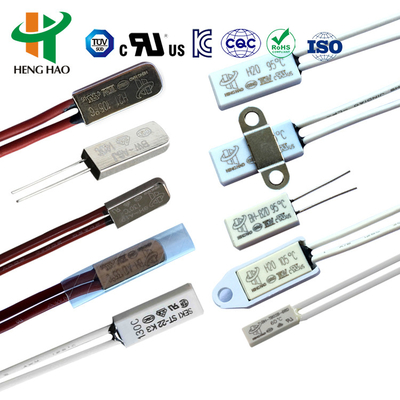

Bộ bảo vệ phổ dụng và nâng cao nối tiếp H20,H21 có vỏ kim loại lớn bao gồm vỏ kim loại dẫn nhiệt, các bộ phận lưỡng kim được hàn với điểm tiếp xúc hợp kim bạc, giá đỡ dẫn điện, đế cố định cách điện, dải tiếp xúc cố định và cáp chịu nhiệt.Trong trường hợp hoạt động bất thường, cùng với việc tăng nhiệt độ môi trường đến giá trị cài đặt, các bộ phận lưỡng kim sẽ thực hiện thao tác nhanh, mở tiếp điểm và ngắt mạch.Khi thiết bị được làm mát đến nhiệt độ để vận hành an toàn, tiếp điểm sẽ tự động đóng lại và phục hồi hoạt động bình thường.
Bộ bảo vệ nhiệt dòng H20, H21Thông số kỹ thuật của
| Giá điện | DC-12V tối đa 12A;DC-24V tối đa 10A;AC-125V tối đa 8A;AC-250V tối đa 16A |
| mở nhiệt độ | (30~150)±5°C;5°C một bước |
| Đặt lại nhiệt độ | 2/3 nhiệt độ hoạt động với dung sai ±15°C.Đặt lại nhiệt độ cũng có thể được cung cấp theo yêu cầu của khách hàng. |
| cuộc sống lần | 10000 lần |
| Liên hệ Điện trở đóng cửa: | ≤50mΩ |
| Vật liệu chống điện: | ≥100mΩ |
| Sức mạnh điện: |
|
| Tệp UL số | E487478 |
| Giấy chứng nhận CQC số | CQC16002142880 |
| Giấy chứng nhận TUV số | B160592241002 |
Bộ bảo vệ nhiệt dòng H20,H21's Kích thước
| Người mẫu | Trường hợp | Chiều dài (mm) | chiều rộng (mm) | Cao(mm) | Số lượng & Hiện tại | Dây dẫn |
| H20 | Nhựa | 18,5 | số 8 | 4 | DC-12V tối đa 12A;DC-24V tối đa 10A;AC-125V tối đa 8A;AC-250V tối đa 10A |
#20 3135, cuối 5mm vấp ngã một nửa, chiều dài là 70mm hoặc theo yêu cầu của khách hàng |
| H21 | Kim loại | 18,5 | 7.3 | 3,8 | ||
| H21 | Kim loại | 20 | số 8 | 4 | AC250V 20A | #16 3135 |
| BH-A1D | Kim loại | 15 | 6.6 | 3.2 | DC-12V tối đa 12A;DC-24V tối đa 10A;AC-125V tối đa 8A;AC-250V |
#20 3135, #22 3266, #22 3135, cuối 5mm vấp ngã một nửa, chiều dài là 70mm hoặc theo yêu cầu của khách hàng |
| BH-B2D | Nhựa | 15 | 7.1 | 3,8 | ||
| BH-TB02B-B8D | Nhựa | 15 | 5.2 | 2.4 | DC-12V tối đa 4A;DC-24V tối đa 3A;AC-125V tối đa 3A;AC-250V tối đa 2A | 3266-AWG24#, 3135-AWG24# hoặc dải niken thông thường, chiều dài là 70 mm hoặc theo yêu cầu của khách hàng |
H20,H21Ứng dụng của bộ bảo vệ nhiệt độ sê-ri
Dòng H20, H21 được áp dụng cho pin sạc, chấn lưu, máy mát xa, động cơ vi mô, máy biến áp, dụng cụ điện, thiết bị điện nhiệt và dụng cụ, v.v.
Phê duyệt chứng nhận UL, CQC, TUV và RoHS của sản phẩm.
