Thông tin chi tiết sản phẩm:
|
| Vòng đời: | 100000 chu kỳ | điện áp & dòng điện: | 250V 16A |
|---|---|---|---|
| loại liên hệ: | thường đóng hoặc thường mở | Loại công tắc: | tự động đặt lại hoặc đặt lại thủ công |
| Điểm nổi bật: | Bộ điều nhiệt công tắc nhiệt độ KSD301,Bộ điều nhiệt nhiệt độ KSD201,Bộ điều nhiệt bảo vệ nhiệt độ KSD301 |
||

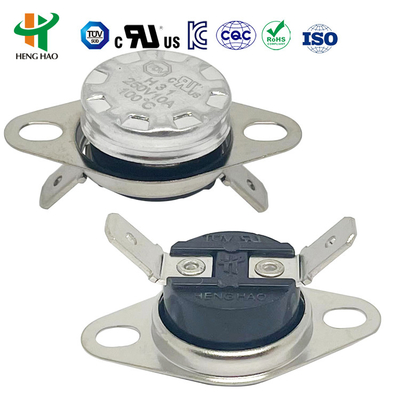

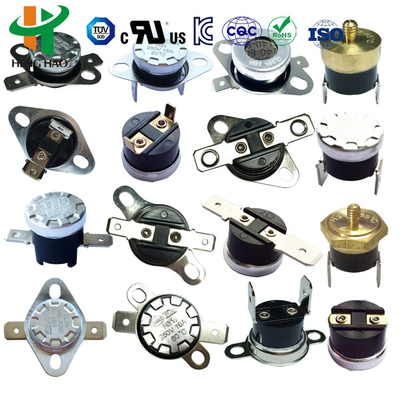

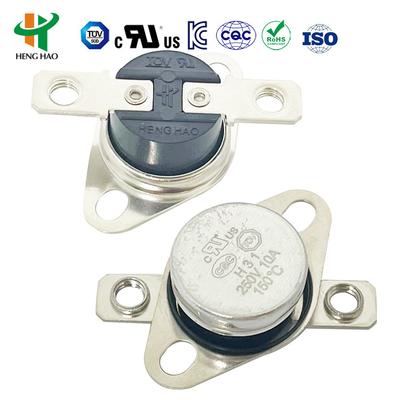

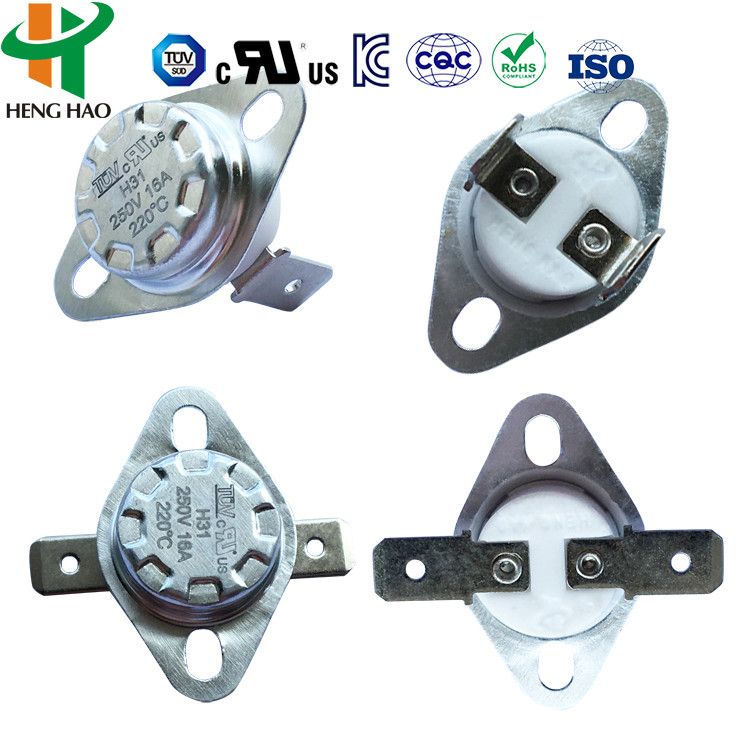

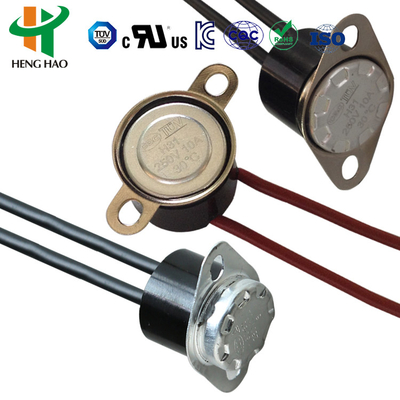

Bộ điều nhiệt KSD301/bảo vệ nhiệt lưỡng kim/Bộ bảo vệ nhiệt độ KSD301
Bộ bảo vệ nhiệt độ KSD301'SNguyên tắc và cấu trúc
Nguyên tắc chính của bộ điều nhiệt sê-ri KSD là một chức năng của đĩa lưỡng kim là hoạt động nhanh khi nhiệt độ cảm biến thay đổi.Hành động bắt nhanh của đĩa có thể đẩy hoạt động của các tiếp điểm thông qua cấu trúc bên trong, và sau đó gây ra việc tắt mạch cuối cùng.Đặc điểm chính là cố định nhiệt độ làm việc, hành động chụp nhanh đáng tin cậy, ít phóng điện hơn, tuổi thọ dài hơn và ít nhiễu sóng vô tuyến hơn.
KSD301máy điều nhiệt'Ssự chỉ rõ
| Điện áp & Dòng điện | Điện áp xoay chiều 125V tối đa 15A;AC250V 5A 10A 15A tối đa 16A |
| Hành ĐộngNhiệt Độ | 0~250℃ |
| Phục hồi và chênh lệch nhiệt độ hành động | 0 đến 25 độ, hoặc theo yêu cầu của khách hàng. |
| Độ lệch nhiệt độ: | ±3 / ±5 / ±10 độ hoặc theo yêu cầu của khách hàng |
| Điện trở mạch | ≤50mΩ (Giá trị ban đầu) |
| điện trở cách điện | AC50Hz 1500V / phút, không chói mắt sự cố (Trạng thái bình thường) |
| Vòng đời | ≥100000 lần |
| loại liên hệ | Thường đóng hoặc Thường mở |
| Hai loại giá đỡ | di chuyển hoặc bất động |
| Kiểu cuối |
Một.Loại thiết bị đầu cuối: 187 sê-ri 4,8 * 0,5 mm và 4,8 * 0,8 mm, sê-ri 250 6,3 * 0,8 mm b.Góc đầu cuối: góc uốn: 0~90°C tùy chọn |
| Căn nhà | nhựa hoặc gốm. |
| Mặt cảm biến nhiệt độ | nắp nhôm hoặc đầu đồng. |
KSD301Sự khác biệt giữa loại đặt lại tự động và loại đặt lại thủ công
3.1.Loại thiết lập lại thủ công: Các thành phần cảm biến nhiệt độ bao gồm dải lưỡng kim.Khi nhiệt độ đạt đến phạm vi nhiệt độ hoạt động, nó sẽ nhảy nhanh và đĩa di động sẽ ngắt kết nối.Khi nhiệt độ giảm xuống một điểm nhiệt độ cố định, điểm tiếp xúc không thể đặt lại cho đến khi kết nối lại mạch bằng cách nhấn nút đặt lại.Và sau đó các điểm tiếp xúc phục hồi, đạt được mục đích kết nối hoặc ngắt kết nối mạch và khởi động lại mạch bằng cách đặt lại thủ công.(Vui lòng nhắc nhở: 1. Loại bộ điều nhiệt đặt lại thủ công này có thể đặt lại khi nhiệt độ giảm 20 °C sau khi tác động nhanh bằng cách nhấn nút đặt lại. Và 4~6 N sẽ được khuyến khích; vui lòng không sử dụng quá nhiều lực. 2. Để đảm bảo chức năng bình thường, khoảng cách giữa nút đặt lại và nắp đóng không được nhỏ hơn 20,4mm.)
3.2.Loại thiết lập lại thủ công: Các thành phần cảm biến nhiệt độ bao gồm dải lưỡng kim.Khi nhiệt độ đạt đến phạm vi nhiệt độ hoạt động, nó sẽ nhảy nhanh và đĩa di động sẽ ngắt kết nối.Khi nhiệt độ giảm xuống một điểm nhiệt độ cố định, điểm tiếp xúc có thể tự động đặt lại và bắt đầu hoạt động.
KSD301nhiệt lưỡng kim'ứng dụng s
Nó được sử dụng để kiểm soát nhiệt độ cho các thiết bị điện gia dụng và được áp dụng rộng rãi trong bình cà phê,lò nướng bánh tự độngmáy ép nhựa,bình nước điện,súng hơi, bàn là hơi nước, máy sưởi gió,nhiều lò vi sóng, máy lọc nước, v.v.
| Mở tạm thời | Đặt lại nhiệt độ | Mở tạm thời | Đặt lại nhiệt độ | Mở tạm thời | Đặt lại nhiệt độ |
| -20℃+-5℃ | 5℃+-5℃ | 95℃+-5℃ | 80℃+-5℃ | 205℃+-5℃ | 175℃+-10℃ |
| -15℃+-5℃ | 5℃+-5℃ | 100℃+-5℃ | 80℃+-10℃ | 210℃+-5℃ | 180℃+-10℃ |
| -10℃+-5℃ | 5℃+-5℃ | 105℃+-5℃ | 85℃+-10℃ | 215℃+-5℃ | 185℃+-10℃ |
| 0℃+-5℃ | -10℃+-5℃ | 110℃+-5℃ | 90℃+-10℃ | 220℃+-5℃ | 190℃+-10℃ |
| 5℃+-5C | -5℃+-5℃ | 115℃+-5℃ | 95℃+-10℃ | 225℃+-5℃ | 195℃+-10℃ |
| 10℃+-5℃ | 0℃+-5℃ | 120℃+-5℃ | 100℃+-10℃ | 230℃+-5℃ | 200℃+-10℃ |
| 15℃+-5℃ | 5℃+-5℃ | 125℃+-5℃ | 105℃+-10℃ | 235℃+-5℃ | 205℃+-10℃ |
| 20℃+-5℃ | 5℃+-5℃ | 130℃+-5℃ | 110℃+-10℃ | 240℃+-5℃ | 210℃+-10℃ |
| 25℃+-5℃ | 10℃+-5℃ | 135℃+-5℃ | 115℃+-10℃ | 245℃+-5℃ | 215℃+-10℃ |
| 30℃+-5℃ | 15℃+-5℃ | 140℃+-5℃ | 120℃+-10℃ | 250℃+-5℃ | 220℃+-10℃ |
| 35℃+-5℃ | 20℃+-5℃ | 145℃+-5℃ | 125℃+-10℃ | 255℃+-5℃ | 225℃+-10℃ |
| 40℃+-5℃ | 25℃+-5℃ | 150℃+-5℃ | 130℃+-10℃ | 260℃+-5℃ | 230℃+-10℃ |
| 45℃+-5℃ | 30℃+-5℃ | 155℃+-5℃ | 130℃+-10℃ | 265℃+-5℃ | 235℃+-10℃ |
| 50℃+-5℃ | 35℃+-5℃ | 160℃+-5℃ | 135℃+-10℃ | 270℃+-5℃ | 240℃+-10℃ |
| 55℃+-5℃ | 40℃+-5℃ | 165℃+-5℃ | 140℃+-10℃ | 275℃+-5℃ | 245℃+-10℃ |
| 60℃+-5℃ | 45℃+-5℃ | 170℃+-5℃ | 145℃+-10℃ | 280℃+-5℃ | 250℃+-10℃ |
| 65℃+-5℃ | 50℃+-5℃ | 175℃+-5℃ | 150℃+-10℃ | 285℃+-5℃ | 255℃+-10℃ |
| 70℃+-5℃ | 55℃+-5℃ | 180℃+-5℃ | 155℃+-10℃ | 290℃+-5℃ | 260℃+-10℃ |
| 75℃+-5℃ | 60℃+-5℃ | 185℃+-5℃ | 155℃+-10℃ | 295℃+-5℃ | 265℃+-10℃ |
| 80℃+-5℃ | 65℃+-5℃ | 190℃+-5℃ | 160℃+-10℃ | 300℃+-5℃ | 270℃+-10℃ |
| 85℃+-5℃ | 70℃+-5℃ | 195℃+-5℃ | 165℃+-10℃ | Hoặc theo yêu cầu của khách hàng | |
| 90℃+-5℃ | 75℃+-5℃ | 200℃+-5℃ | 170℃+-10℃ | ||
Phê duyệt chứng nhận UL, CQC, TUV và RoHS của sản phẩm.
