Thông tin chi tiết sản phẩm:
|
| Vòng đời: | 100000 chu kỳ | điện áp & dòng điện: | 250V 16A |
|---|---|---|---|
| loại liên hệ: | thường đóng hoặc thường mở | Loại chuyển đổi: | tự động đặt lại hoặc đặt lại thủ công |
| Phạm vi nhiệt độ: | 0-250℃ | ||
| Làm nổi bật: | Đổi nhiệt độ bimetal 9700,16A Chuyển đổi bảo vệ nhiệt,Bộ điều khiển nhiệt độ BW9700 |
||
Bộ điều nhiệt dòng BH / Bộ bảo vệ nhiệt thu nhỏ / Bộ điều nhiệt pin sạc
Bộ bảo vệ dòng BW & BH cung cấp khả năng bảo vệ đáng tin cậy chống lại các tình trạng quá dòng và quá nhiệt. Các bộ phận được niêm phong này có điện trở bên trong nhỏ, hoạt động im lặng và tự động đặt lại. Khi dòng điện chạy qua lưỡng kim nhạy cảm với nhiệt độ và dòng điện, các điều kiện bất thường sẽ khiến lưỡng kim thay đổi trạng thái, ngắt hoặc bật mạch. Dòng BH mang lại sự an toàn nâng cao so với các bộ bảo vệ tiêu chuẩn, không có độ trễ ảnh hưởng nhiệt độ trong các sự kiện dòng điện cao đột ngột.
| Thông số | Thông số kỹ thuật |
|---|---|
| Định mức điện | DC-12V tối đa 12A; DC-24V tối đa 10A; AC-125V tối đa 8A; AC-250V tối đa 16A |
| Nhiệt độ ngắt | (30~150)±5°C; bước 5°C |
| Nhiệt độ đặt lại | 2/3 nhiệt độ hoạt động với dung sai ±15°C. Có sẵn nhiệt độ đặt lại tùy chỉnh |
| Chu kỳ hoạt động | 10.000 lần hoạt động |
| Kích thước | Dài 15mm × Rộng 7.1mm × Cao 3.8mm |
| Dây dẫn | #22 3266, đầu cắt một nửa, dài 70mm (có thể tùy chỉnh) |
| Số hồ sơ UL | E487478 |
| Số chứng nhận CQC | CQC16002142880 |
| Số chứng nhận TUV | B160592241002 |
| Mẫu mã | Vỏ | Chiều dài (mm) | Chiều rộng (mm) | Chiều cao (mm) | Điện áp & Dòng điện | Dây dẫn |
|---|---|---|---|---|---|---|

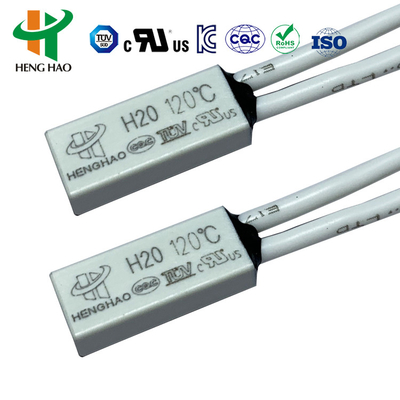

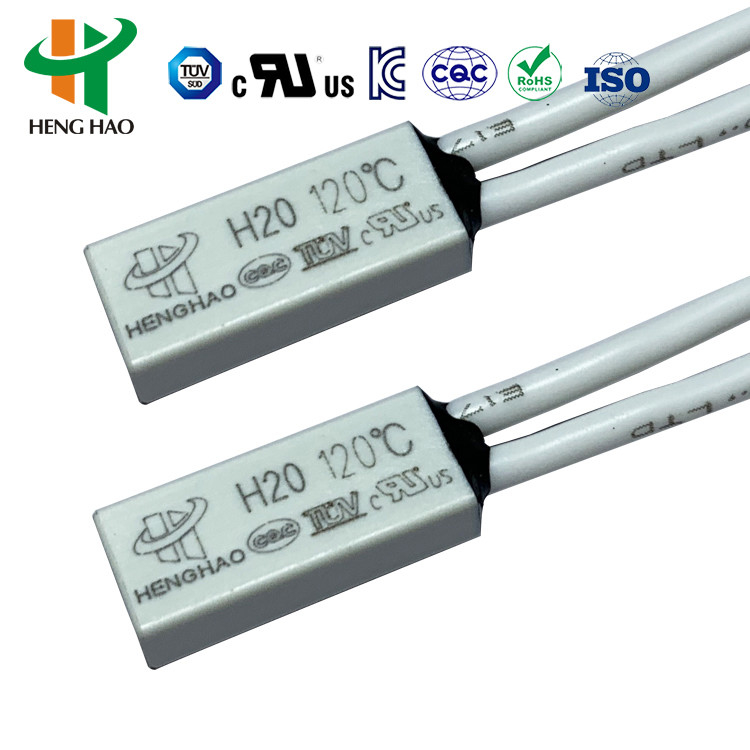

| H20 | Nhựa | 18.5 | 8 | 4 | DC-12V tối đa 12A; DC-24V tối đa 10A; AC-125V tối đa 8A; AC-250V tối đa 10A | #20 3135, đầu cắt một nửa 5mm, dài 70mm (có thể tùy chỉnh) |
| H21 | Kim loại | 18.5 | 7.3 | 3.8 | - | - |
| H21 | Kim loại | 20 | 8 | 4 | AC250V 20A | #16 3135 |
| BH-A1D | Kim loại | 15 | 6.6 | 3.2 | DC-12V tối đa 12A; DC-24V tối đa 10A; AC-125V tối đa 8A; AC-250V | #20 3135, #22 3266, #22 3135, đầu cắt một nửa 5mm, dài 70mm (có thể tùy chỉnh) |

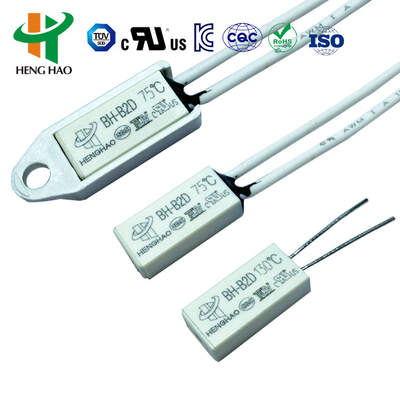

| BH-B2D | Nhựa | 15 | 7.1 | 3.8 | - | - |

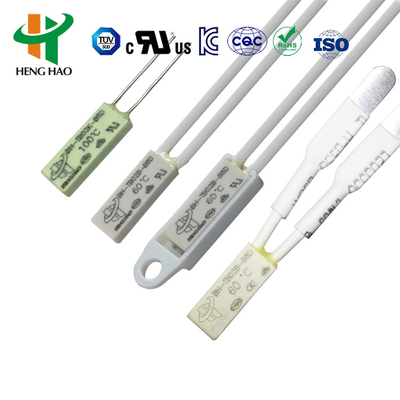

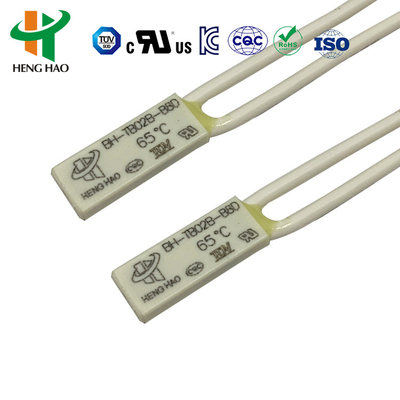

| BH-TB02B-B8D | Nhựa | 15 | 5.2 | 2.4 | DC-12V tối đa 4A; DC-24V tối đa 3A; AC-125V tối đa 3A; AC-250V tối đa 2A | 3266-AWG24#, 3135-AWG24# hoặc dải niken, dài 70mm (có thể tùy chỉnh) |
Bộ bảo vệ nhiệt dòng BH là các thiết bị bảo vệ và báo động an toàn hiệu quả, đáng tin cậy được sử dụng rộng rãi trong:
Các bộ phận bảo vệ này ngăn ngừa hư hỏng do quá dòng và quá nhiệt gây ra bởi các điều kiện hoạt động bất thường. Các loại được gia cố có khả năng chịu áp lực 3.5MPa phù hợp để lắp đặt tích hợp trong động cơ phủ nhựa.
| Mã | Nhiệt độ | Mã | Nhiệt độ |
|---|---|---|---|
| 30 | 30°C | 100 | 100°C |
| 35 | 35°C | 105 | 105°C |
| 40 | 40°C | 110 | 110°C |
| 45 | 45°C | 115 | 115°C |
| 50 | 50°C | 120 | 120°C |
| 55 | 55°C | 125 | 125°C |
| 60 | 60°C | 130 | 130°C |
| 70 | 70°C | 135 | 135°C |
| 75 | 75°C | 140 | 140°C |
| 80 | 80°C | 145 | 145°C |
| 85 | 85°C | 150 | 150°C |
| 90 | 90°C |
Bộ bảo vệ đa năng và nâng cao dòng BW có vỏ kim loại lớn và bao gồm vỏ kim loại dẫn nhiệt, các bộ phận lưỡng kim với điểm tiếp xúc hợp kim bạc, giá đỡ dẫn điện, chân đế cố định cách điện, dải tiếp xúc cố định và cáp chịu nhiệt. Trong quá trình hoạt động bất thường, khi nhiệt độ môi trường đạt đến giá trị cài đặt, các bộ phận lưỡng kim sẽ hoạt động nhanh chóng để mở tiếp điểm và ngắt mạch. Khi nguội đến nhiệt độ hoạt động an toàn, các tiếp điểm sẽ tự động đóng lại để khôi phục hoạt động bình thường.
| Mẫu mã | Chiều dài (mm) | Chiều rộng (mm) | Chiều cao (mm) |
|---|---|---|---|
| BW9700 | 20 | 7.3 | 3.8 |
Dòng BW áp dụng cho pin sạc, chấn lưu, máy mát-xa, động cơ, máy biến áp, dụng cụ điện, thiết bị sưởi ấm và thiết bị đo.
| Mã | Nhiệt độ ngắt | Nhiệt độ đặt lại | Mã | Nhiệt độ ngắt | Nhiệt độ đặt lại |
|---|---|---|---|---|---|
| 045 | 45±4.5°C | ≥33°C | 105 | 105±5°C | 75±15°C |
| 050 | 50±5°C | ≥35°C | 110 | 110±5°C | 75±15°C |
| 055 | 55±5°C | 42±6°C | 115 | 115±5°C | 80±15°C |
| 060 | 60±5°C | 45±8°C | 120 | 120±5°C | 85±15°C |
| 065 | 65±5°C | 48±10°C | 125 | 125±5°C | 85±15°C |
| 070 | 70±5°C | 50±12°C | 130 | 130±5°C | 90±15°C |
| 075 | 75±5°C | 53±14°C | 135 | 135±5°C | 95±15°C |
| 080 | 80±5°C | 55±15°C | 140 | 140±5°C | 100±15°C |
| 085 | 85±5°C | 60±15°C | 145 | 145±5°C | 100±15°C |
| 090 | 90±5°C | 65±15°C | 150 | 150±5°C | 105±15°C |
| 095 | 95±5°C | 70±15°C | 155 | 155±5°C | 110±15°C |
| 100 | 100±5°C | 70±15°C |
