Thông tin chi tiết sản phẩm:
|
| Chu kỳ đời: | 100000 chu kỳ | điện áp & dòng điện: | 250V 10A |
|---|---|---|---|
| loại liên hệ: | thường đóng hoặc thường mở | Loại chuyển đổi: | tự động đặt lại hoặc đặt lại thủ công |
| Phạm vi nhiệt độ: | 50-250℃ | Trường hợp: | Kim loại |
| Làm nổi bật: | Bimetallic Thermostat ST01,ST06 Chuyển đổi điều khiển nhiệt độ,Metal Case Thermostat nhiệt độ điều khiển Switch |
||
Bộ điều nhiệt dòng BH / Bộ bảo vệ nhiệt thu nhỏ / Bộ điều nhiệt pin sạc
Bộ bảo vệ dòng BW & BH cung cấp khả năng bảo vệ chống quá dòng và quá nhiệt. Chúng có cấu tạo kín, điện trở nội thấp, không gây tiếng ồn và chức năng tự động đặt lại. Khi dòng điện chạy qua lưỡng kim nhạy cảm với nhiệt độ và dòng điện, trạng thái của lưỡng kim sẽ thay đổi để phản ứng với điều kiện quá nhiệt hoặc quá dòng, ngắt hoặc bật mạch. Dòng BH cung cấp khả năng bảo vệ nâng cao so với các bộ bảo vệ tiêu chuẩn, không có độ trễ nhiệt độ dưới điều kiện dòng điện cao đột ngột.
| Thông số | Thông số kỹ thuật |
|---|---|
| Định mức điện | DC-12V tối đa 12A; DC-24V tối đa 10A; AC-125V tối đa 8A; AC-250V tối đa 16A |
| Nhiệt độ ngắt | (30~150)±5°C; bước 5°C |
| Nhiệt độ đặt lại | 2/3 nhiệt độ tác động với dung sai ±15°C. Nhiệt độ đặt lại tùy chỉnh có sẵn theo yêu cầu của khách hàng. |
| Số chu kỳ hoạt động | 10.000 chu kỳ |
| Kích thước | Dài 15mm × Rộng 7.1mm × Cao 3.8mm |
| Dây dẫn | #22 3266, đầu ngắt một nửa, dài 70mm, hoặc tùy chỉnh theo yêu cầu của khách hàng |
| Số hồ sơ UL | E487478 |
| Số chứng nhận CQC | CQC16002142880 |
| Số chứng nhận TUV | B160592241002 |
| Mẫu mã | Vỏ | Chiều dài (mm) | Chiều rộng (mm) | Chiều cao (mm) | Điện áp & Dòng điện | Dây dẫn |
|---|---|---|---|---|---|---|
| H20 | Nhựa | 18.5 | 8 | 4 | DC-12V tối đa 12A; DC-24V tối đa 10A; AC-125V tối đa 8A; AC-250V tối đa 10A | #20 3135, đầu ngắt một nửa 5mm, dài 70mm, hoặc tùy chỉnh |
| H21 | Kim loại | 18.5 | 7.3 | 3.8 | - | - |
| H21 | Kim loại | 20 | 8 | 4 | AC250V 20A | #16 3135 |
| BH-A1D | Kim loại | 15 | 6.6 | 3.2 | DC-12V tối đa 12A; DC-24V tối đa 10A; AC-125V tối đa 8A; AC-250V | #20 3135, #22 3266, #22 3135, đầu ngắt một nửa 5mm, dài 70mm, hoặc tùy chỉnh |
| BH-B2D | Nhựa | 15 | 7.1 | 3.8 | - | - |
| BH-TB02B-B8D | Nhựa | 15 | 5.2 | 2.4 | DC-12V tối đa 4A; DC-24V tối đa 3A; AC-125V tối đa 3A; AC-250V tối đa 2A | 3266-AWG24#, 3135-AWG24# hoặc dải niken, dài 70mm, hoặc tùy chỉnh |
Bộ bảo vệ nhiệt dòng BH là các thiết bị bảo vệ và báo động an toàn hiệu quả, đáng tin cậy, được sử dụng rộng rãi trong:
Các bộ bảo vệ này ngăn ngừa hư hỏng do quá dòng và quá nhiệt gây ra bởi các điều kiện hoạt động bất thường. Các loại được gia cố có khả năng chịu áp lực 3.5MPa phù hợp để lắp đặt tích hợp trong động cơ bọc nhựa.
| Mã | Nhiệt độ | Mã | Nhiệt độ |
|---|---|---|---|
| 30 | 30°C | 100 | 100°C |
| 35 | 35°C | 105 | 105°C |
| 40 | 40°C | 110 | 110°C |
| 45 | 45°C | 115 | 115°C |
| 50 | 50°C | 120 | 120°C |
| 55 | 55°C | 125 | 125°C |
| 60 | 60°C | 130 | 130°C |
| 70 | 70°C | 135 | 135°C |
| 75 | 75°C | 140 | 140°C |
| 80 | 80°C | 145 | 145°C |
| 85 | 85°C | 150 | 150°C |
| 90 | 90°C |
Bộ điều nhiệt dòng BW / Bộ bảo vệ nhiệt KSD9700 / Bộ điều nhiệt BW9700

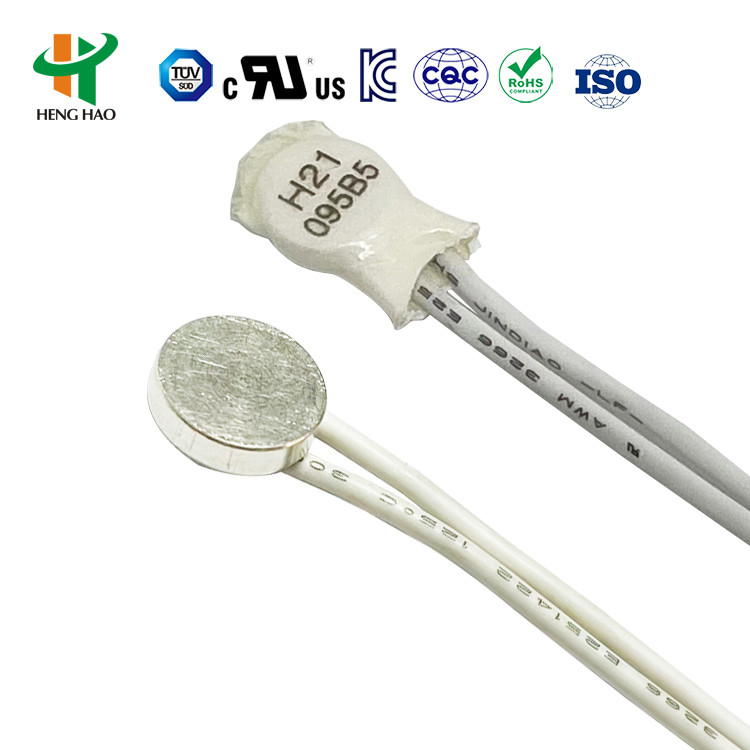

Bộ bảo vệ đa năng và nâng cao dòng H20/H21 có vỏ kim loại lớn và bao gồm vỏ kim loại dẫn nhiệt, các bộ phận lưỡng kim được hàn với các điểm tiếp xúc hợp kim bạc, giá đỡ dẫn điện, chân đế cố định cách điện, dải tiếp xúc cố định và cáp chịu nhiệt. Trong quá trình hoạt động bất thường, khi nhiệt độ môi trường tăng lên giá trị cài đặt, các bộ phận lưỡng kim sẽ hoạt động nhanh chóng, mở các điểm tiếp xúc và ngắt mạch. Khi thiết bị nguội đến nhiệt độ hoạt động an toàn, các điểm tiếp xúc sẽ tự động đóng lại và hoạt động bình thường được khôi phục.
| Thông số | Thông số kỹ thuật |
|---|---|
| Định mức điện | DC-12V tối đa 12A; DC-24V tối đa 10A; AC-125V tối đa 8A; AC-250V tối đa 16A |
| Nhiệt độ ngắt | (30~150)±5°C; bước 5°C |
| Nhiệt độ đặt lại | 2/3 nhiệt độ tác động với dung sai ±15°C. Nhiệt độ đặt lại tùy chỉnh có sẵn theo yêu cầu của khách hàng. |
| Số chu kỳ hoạt động | 10.000 chu kỳ |
| Điện trở tiếp xúc | ≤50mΩ |
| Điện trở cách điện | ≥100mΩ |
| Độ bền điện | AC1500V/1 phút không có hiện tượng đánh thủng và phóng điện |
| Số hồ sơ UL | E487478 |
| Số chứng nhận CQC | CQC16002142880 |
| Số chứng nhận TUV | B160592241002 |
Dòng H20/H21 áp dụng cho pin sạc, chấn lưu, máy mát-xa, động cơ vi mô, máy biến áp, dụng cụ điện, thiết bị điện gia nhiệt và thiết bị đo đạc.
