Thông tin chi tiết sản phẩm:
|
| Chu kỳ đời: | 100000 chu kỳ | điện áp & dòng điện: | 250V 16A |
|---|---|---|---|
| loại liên hệ: | thường đóng hoặc thường mở | Loại chuyển đổi: | tự động đặt lại hoặc đặt lại thủ công |
| Phạm vi nhiệt độ: | 0-250℃ | Trường hợp: | Bakelite |
| Làm nổi bật: | ST11 Bảo vệ nhiệt độ,ST05 Bảo vệ nhiệt độ,Đổi điều khiển nhiệt độ KW |
||
BW & BH series protectors provide reliable protection against over-current and over-temperature conditions. They feature sealed construction, small internal resistance, silent operation. Chúng có cấu trúc kín, kháng cự nội bộ nhỏ, hoạt động yên tĩnh, và khả năng bảo vệ không khí.và chức năng thiết lập lại tự độngKhi dòng chảy thông qua các thành phần bimetal nhạy cảm với nhiệt độ, các điều kiện bất thường làm cho bimetal thay đổi trạng thái, hoặc mở hoặc đóng mạch khi cần thiết.Dòng BH cung cấp an toàn cao hơn so với các bộ bảo vệ tiêu chuẩn, không có hiệu ứng nhiệt độ trễ trong điều kiện dòng điện cao đột ngột.
| Parameter | Thông số kỹ thuật |
|---|---|
| Đánh giá điện | DC-12V tối đa 12A; DC-24V tối đa 10A; AC-125V tối đa 8A; AC-250V tối đa 16A |
| Nhiệt độ mở | (30 ~ 150) ± 5 °C; tăng 5 °C |
| Lập lại nhiệt độ | 2/3 of action temperature with ±15°C tolerance. |
| Chu kỳ cuộc sống | 10,000 hoạt động |
| Kích thước | L15mm × W7.1mm × H3.8mm |
| Sợi chì | # 22 3266, cuối nửa tripping, chiều dài 70mm (chỉ có chiều dài tùy chỉnh) |
| Số hồ sơ UL | E487478 |
| Chứng chỉ CQC số | CQC16002142880 |
| Số giấy chứng nhận TUV | B160592241002 |
| Mô hình | Vụ án | Chiều dài (mm) | Độ rộng (mm) | Chiều cao (mm) | Điện áp và dòng điện | Sợi chì |
|---|---|---|---|---|---|---|
| H20 | Nhựa | 18.5 | 8 | 4 | DC-12V tối đa 12A; DC-24V tối đa 10A; AC-125V tối đa 8A; AC-250V tối đa 10A | # 20 3135, cuối 5mm nửa tripping, chiều dài 70mm (cách tùy chỉnh có sẵn) |
| H21 | Kim loại | 18.5 | 7.3 | 3.8 | - | - |
| H21 | Kim loại | 20 | 8 | 4 | AC250V 20A | #16 3135 |
| BH-A1D | Kim loại | 15 | 6.6 | 3.2 | DC-12V max 12A; DC-24V max 10A; AC-125V max 8A; AC-250V | #20 3135, #22 3266, #22 3135, kết thúc 5mm trượt nửa, chiều dài 70mm (có sẵn tùy chỉnh) |
| BH-B2D | Nhựa | 15 | 7.1 | 3.8 | - | - |
| BH-TB02B-B8D | Nhựa | 15 | 5.2 | 2.4 | DC-12V tối đa 4A; DC-24V tối đa 3A; AC-125V tối đa 3A; AC-250V tối đa 2A | 3266-AWG24#, 3135-AWG24# hoặc dải niken, chiều dài 70mm (có sẵn tùy chỉnh) |
Máy bảo vệ nhiệt dòng BHlà các thiết bị bảo vệ an ninh và báo động hiệu quả, đáng tin cậy được sử dụng rộng rãi trong:
Các loại bảo vệ này ngăn ngừa thiệt hại do quá tải và quá nóng gây ra bởi điều kiện hoạt động bất thường.Áp suất 5MPa phù hợp để lắp đặt tích hợp trong động cơ có lớp nhựa.
| Mã | Nhiệt độ | Mã | Nhiệt độ |
|---|---|---|---|
| 30 | 30°C | 100 | 100°C |
| 35 | 35°C | 105 | 105°C |
| 40 | 40°C | 110 | 110°C |
| 45 | 45°C | 115 | 115°C |
| 50 | 50°C | 120 | 120°C |
| 55 | 55°C | 125 | 125°C |
| 60 | 60°C | 130 | 130°C |
| 70 | 70°C | 135 | 135°C |
| 75 | 75°C | 140 | 140°C |
| 80 | 80°C | 145 | 145°C |
| 85 | 85°C | 150 | 150°C |
| 90 | 90°C |
Nhiệt điều hòa loạt BW/Bộ bảo vệ nhiệt KSD9700/Bảo vệ nhiệt độ BW9700

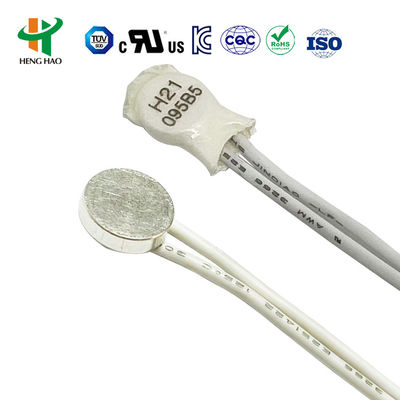

H20 và H21 series universal and enhanced protectors feature large metal casings and consist of thermal conductive metal casing, bimetallic components with silver alloy contact points, và bao gồm các lớp phủ kim loại dẫn nhiệt, các bộ phận kim loại với các điểm tiếp xúc hợp kim bạc,Ống dẫn điệnTrong hoạt động bất thường, khi nhiệt độ môi trường đạt đến giá trị đặt,Các thành phần nhựa bimetallic thực hiện hành động nhanh để mở các liên lạc và ngắt kết nối mạch.Khi thiết bị làm mát đến nhiệt độ hoạt động an toàn, các liên lạc sẽ tự động đóng lại để khôi phục hoạt động bình thường.
| Parameter | Thông số kỹ thuật |
|---|---|
| Đánh giá điện | DC-12V tối đa 12A; DC-24V tối đa 10A; AC-125V tối đa 8A; AC-250V tối đa 16A |
| Nhiệt độ mở | (30 ~ 150) ± 5 °C; tăng 5 °C |
| Lập lại nhiệt độ | 2/3 of action temperature with ±15°C tolerance. |
| Chu kỳ cuộc sống | 10,000 hoạt động |
| Kháng kết nối kết nối | ≤ 50mΩ |
| Kháng cách nhiệt | ≥ 100mΩ |
| Sức mạnh điện | AC1500V/1min không có hiện tượng hỏng và flashover |
| Số hồ sơ UL | E487478 |
| Chứng chỉ CQC số | CQC16002142880 |
| Số giấy chứng nhận TUV | B160592241002 |
H20 và H21 series are suitable for rechargeable batteries, ballasts, massagers, micro motors, transformers, electric tools, heating appliances, and instrumentation. H20 và H21 series are suitable for rechargeable batteries, ballasts, massagers, micro motors, transformers, electric tools, heating appliances, and instrumentation.
Tất cả các sản phẩm đều được UL, CQC, TUV và RoHS chứng nhận.
