Thông tin chi tiết sản phẩm:
|
| Chu kỳ đời: | 100000 chu kỳ | điện áp & dòng điện: | 250V 10A |
|---|---|---|---|
| loại liên hệ: | thường đóng hoặc thường mở | Loại chuyển đổi: | tự động đặt lại hoặc đặt lại thủ công |
| Phạm vi nhiệt độ: | 50-250℃ | Trường hợp: | Kim loại |
| Làm nổi bật: | Bộ điều khiển nhiệt độ ST01,SO6 Bimetallic Thermostat,Bộ điều khiển nhiệt độ ST10 |
||
Bộ điều nhiệt dòng BH / Bộ bảo vệ nhiệt thu nhỏ / Bộ điều nhiệt pin sạc
Các bộ bảo vệ dòng BW & BH cung cấp khả năng bảo vệ chống lại các tình trạng quá dòng và quá nhiệt. Chúng có cấu tạo kín, điện trở bên trong nhỏ, hoạt động không gây tiếng ồn và chức năng tự động đặt lại. Khi dòng điện đi qua lưỡng kim nhạy cảm với nhiệt độ và dòng điện, trạng thái của lưỡng kim thay đổi do các điều kiện quá nhiệt hoặc quá dòng, làm ngắt hoặc bật mạch. Dòng BH cung cấp khả năng bảo vệ nâng cao so với các bộ bảo vệ thông thường, vì không có độ trễ ảnh hưởng nhiệt độ trong các điều kiện dòng điện cao đột ngột.
| Thông số | Thông số kỹ thuật |
|---|---|
| Định mức điện | Tối đa 12A DC-12V; Tối đa 10A DC-24V; Tối đa 8A AC-125V; Tối đa 16A AC-250V |
| Nhiệt độ ngắt | (30~150)±5°C; bước 5°C |
| Nhiệt độ đặt lại | 2/3 nhiệt độ tác động với dung sai ±15°C. Nhiệt độ đặt lại cũng có thể được cung cấp theo yêu cầu của khách hàng. |
| Số lần sử dụng | 10000 lần |
| Kích thước | Dài 15mm Rộng 7.1mm Cao 3.8mm |
| Dây dẫn | #22 3266, đầu ngắt một nửa, chiều dài 70mm, hoặc theo yêu cầu của khách hàng |
| Số file UL | E487478 |
| Số chứng nhận CQC | CQC16002142880 |
| Số chứng nhận TUV | B160592241002 |
| Model | Vỏ | Chiều dài (mm) | Chiều rộng (mm) | Chiều cao (mm) | Điện áp & Dòng điện | Dây dẫn |
|---|---|---|---|---|---|---|
| H20 | Nhựa | 18.5 | 8 | 4 | Tối đa 12A DC-12V; Tối đa 10A DC-24V; Tối đa 8A AC-125V; Tối đa 10A AC-250V | #20 3135, đầu ngắt 5mm một nửa, chiều dài 70mm, hoặc theo yêu cầu của khách hàng |
| H21 | Kim loại | 18.5 | 7.3 | 3.8 | ||
| H21 | Kim loại | 20 | 8 | 4 | AC250V 20A | #16 3135 |
| BH-A1D | Kim loại | 15 | 6.6 | 3.2 | Tối đa 12A DC-12V; Tối đa 10A DC-24V; Tối đa 8A AC-125V; AC-250V | #20 3135, #22 3266, #22 3135, đầu ngắt 5mm một nửa, chiều dài 70mm, hoặc theo yêu cầu của khách hàng |
| BH-B2D | Nhựa | 15 | 7.1 | 3.8 | ||
| BH-TB02B-B8D | Nhựa | 15 | 5.2 | 2.4 | Tối đa 4A DC-12V; Tối đa 3A DC-24V; Tối đa 3A AC-125V; Tối đa 2A AC-250V | 3266-AWG24#, 3135-AWG24# hoặc dải niken thông thường, chiều dài 70 mm hoặc theo yêu cầu của khách hàng |
Bộ bảo vệ nhiệt dòng BH là các thiết bị bảo vệ và báo động an toàn hiệu quả, đáng tin cậy, được sử dụng rộng rãi trong nhiều ứng dụng bao gồm:
Các bộ bảo vệ này ngăn ngừa hư hỏng do quá dòng và quá nhiệt gây ra bởi các điều kiện làm việc bất thường. Các loại được gia cố có thể chịu được áp suất 3.5MPa phù hợp để lắp đặt tích hợp trong động cơ phủ nhựa.
| Mã | Nhiệt độ | Mã | Nhiệt độ |
|---|---|---|---|
| 30 | 30°C | 100 | 100°C |
| 35 | 35°C | 105 | 105°C |
| 40 | 40°C | 110 | 110°C |
| 45 | 45°C | 115 | 115°C |
| 50 | 50°C | 120 | 120°C |
| 55 | 55°C | 125 | 125°C |
| 60 | 60°C | 130 | 130°C |
| 70 | 70°C | 135 | 135°C |
| 75 | 75°C | 140 | 140°C |
| 80 | 80°C | 145 | 145°C |
| 85 | 85°C | 150 | 150°C |
| 90 | 90°C |
Bộ điều nhiệt dòng BW / Bộ bảo vệ nhiệt KSD9700 / Bộ bảo vệ nhiệt BW9700

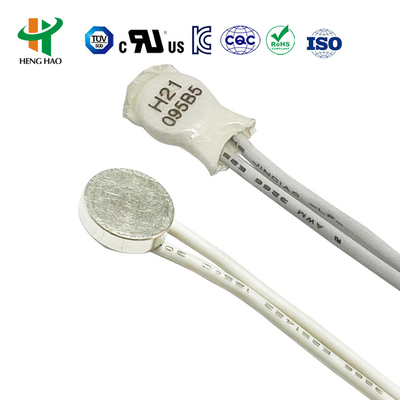

Các bộ bảo vệ đa năng và nâng cao dòng H20 và H21 có vỏ kim loại lớn và bao gồm vỏ kim loại dẫn nhiệt, các bộ phận lưỡng kim được hàn với các điểm tiếp xúc hợp kim bạc, giá đỡ dẫn điện, đế cố định cách điện, dải tiếp xúc cố định và cáp chịu nhiệt. Trong trường hợp hoạt động bất thường, khi nhiệt độ môi trường tăng lên giá trị cài đặt, các bộ phận lưỡng kim sẽ hoạt động nhanh chóng, mở các điểm tiếp xúc và ngắt mạch. Khi thiết bị nguội đến nhiệt độ hoạt động an toàn, các điểm tiếp xúc sẽ tự động đóng lại và hoạt động bình thường sẽ tiếp tục.
| Thông số | Thông số kỹ thuật |
|---|---|
| Định mức điện | Tối đa 12A DC-12V; Tối đa 10A DC-24V; Tối đa 8A AC-125V; Tối đa 16A AC-250V |
| Nhiệt độ ngắt | (30~150)±5°C; bước 5°C |
| Nhiệt độ đặt lại | 2/3 nhiệt độ tác động với dung sai ±15°C. Nhiệt độ đặt lại cũng có thể được cung cấp theo yêu cầu của khách hàng. |
| Số lần sử dụng | 10000 lần |
| Điện trở đóng tiếp điểm | ≤50mΩ |
| Điện trở cách điện | ≥100mΩ |
| Độ bền điện | AC1500V/1phút không có hiện tượng đánh thủng và phóng điện |
| Số file UL | E487478 |
| Số chứng nhận CQC | CQC16002142880 |
| Số chứng nhận TUV | B160592241002 |
Dòng H20 và H21 áp dụng cho pin sạc, chấn lưu, máy mát xa, động cơ nhỏ, máy biến áp, dụng cụ điện, thiết bị điện sưởi ấm và thiết bị đo đạc.
