Thông tin chi tiết sản phẩm:
|
| Chu kỳ đời: | 100000 chu kỳ | điện áp & dòng điện: | 250V 16A |
|---|---|---|---|
| loại liên hệ: | thường đóng hoặc thường mở | Loại chuyển đổi: | tự động đặt lại hoặc đặt lại thủ công |
| Phạm vi nhiệt độ: | 0-250℃ | ||
| Làm nổi bật: | Bảo vệ nhiệt HCET-B,Máy bảo vệ nhiệt loạt HCET-A,Kw9700 Máy điều khiển nhiệt độ nhiệt độ |
||
Bộ bảo vệ dòng BW & BH cung cấp khả năng bảo vệ chống quá dòng và quá nhiệt với khả năng đóng kín chắc chắn, điện trở nội nhỏ, không tiếng ồn và chức năng tự động đặt lại. Khi dòng điện đi qua lưỡng kim nhạy cảm với nhiệt độ và dòng điện, trạng thái của lưỡng kim thay đổi do điều kiện quá nhiệt hoặc quá dòng, cắt hoặc bật mạch. Dòng BH mang lại sự an toàn nâng cao so với các bộ bảo vệ thông thường, vì không có độ trễ ảnh hưởng nhiệt độ trong điều kiện dòng điện cao đột ngột.
| Đánh giá điện | DC-12V tối đa 12A; DC-24V tối đa 10A; AC-125V tối đa 8A; AC-250V tối đa 16A |
|---|---|
| Nhiệt độ mở | (30~150)±5°C; 5°C mỗi bước |
| Nhiệt độ đặt lại | 2/3 nhiệt độ hoạt động với dung sai ±15°C. Nhiệt độ đặt lại cũng có thể được cung cấp theo yêu cầu của khách hàng. |
| Số lần sử dụng | 10000 lần |
| Kích thước | Dài 15mm Rộng 7.1mm Cao 3.8mm |
| Dây dẫn | #22 3266, đầu cắt một nửa, chiều dài 70mm, hoặc theo yêu cầu của khách hàng |
| Số chứng nhận UL | E487478 |
| Số chứng nhận CQC | CQC16002142880 |
| Số chứng nhận TUV | B160592241002 |

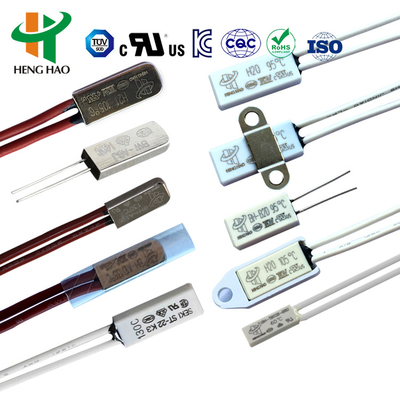

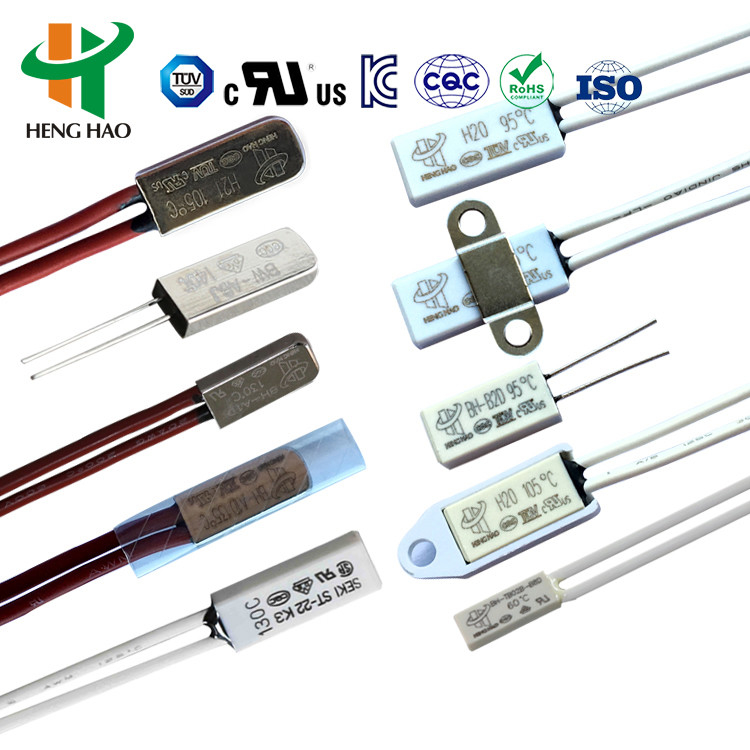

| Mẫu mã | Vỏ | Chiều dài (mm) | Chiều rộng (mm) | Chiều cao (mm) | Điện áp & Dòng điện | Dây dẫn |
|---|---|---|---|---|---|---|
| H20 | Nhựa | 18.5 | 8 | 4 | DC-12V tối đa 12A; DC-24V tối đa 10A; AC-125V tối đa 8A; AC-250V tối đa 10A | #20 3135, đầu cắt 5mm một nửa, chiều dài 70mm, hoặc theo yêu cầu của khách hàng |
| H21 | Kim loại | 18.5 | 7.3 | 3.8 | ||
| H21 | Kim loại | 20 | 8 | 4 | AC250V 20A | #16 3135 |
| BH-A1D | Kim loại | 15 | 6.6 | 3.2 | DC-12V tối đa 12A; DC-24V tối đa 10A; AC-125V tối đa 8A; AC-250V | #20 3135, #22 3266, #22 3135, đầu cắt 5mm một nửa, chiều dài 70mm, hoặc theo yêu cầu của khách hàng |

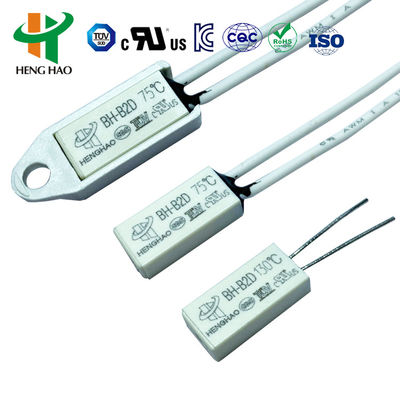

| BH-B2D | Nhựa | 15 | 7.1 | 3.8 | ||

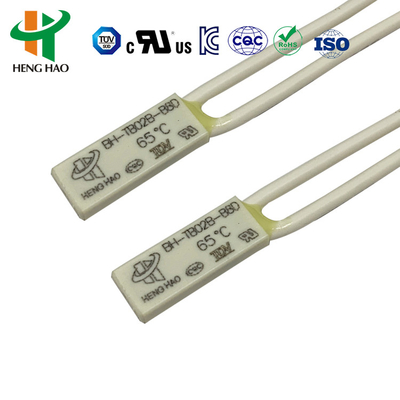

| BH-TB02B-B8D | Nhựa | 15 | 5.2 | 2.4 | DC-12V tối đa 4A; DC-24V tối đa 3A; AC-125V tối đa 3A; AC-250V tối đa 2A | 3266-AWG24#, 3135-AWG24# hoặc dải niken thông thường, chiều dài 70 mm hoặc theo yêu cầu của khách hàng |
Bộ bảo vệ nhiệt dòng BH là các thiết bị bảo vệ và báo động an toàn hiệu quả, đáng tin cậy, được sử dụng rộng rãi trong các loại động cơ công suất 1,5 mã lực, thiết bị chiếu sáng, máy hàn biến tần, bộ nguồn chuyển mạch, bộ pin sạc, chấn lưu đèn huỳnh quang, dụng cụ điện cầm tay, thiết bị điện và các thiết bị điện khác để ngăn ngừa quá dòng và quá nhiệt do trạng thái hoạt động bất thường. Các loại được gia cố có thể chịu áp lực 3.5MPa phù hợp để lắp đặt tích hợp trong động cơ phủ nhựa.
| Mã | Nhiệt độ | Mã | Nhiệt độ |
|---|---|---|---|
| 30 | 30°C | 100 | 100°C |
| 35 | 35°C | 105 | 105°C |
| 40 | 40°C | 110 | 110°C |
| 45 | 45°C | 115 | 115°C |
| 50 | 50°C | 120 | 120°C |
| 55 | 55°C | 125 | 125°C |
| 60 | 60°C | 130 | 130°C |
| 70 | 70°C | 135 | 135°C |
| 75 | 75°C | 140 | 140°C |
| 80 | 80°C | 145 | 145°C |
| 85 | 85°C | 150 | 150°C |
| 90 | 90°C |
Bộ bảo vệ đa năng và nâng cao dòng BW với vỏ kim loại lớn bao gồm vỏ kim loại dẫn nhiệt, các bộ phận lưỡng kim được hàn với các tiếp điểm hợp kim bạc, giá đỡ dẫn điện, đế cố định cách điện, dải tiếp điểm cố định và cáp chịu nhiệt. Trong trường hợp hoạt động bất thường, khi nhiệt độ môi trường tăng lên giá trị cài đặt, các bộ phận lưỡng kim sẽ hoạt động nhanh chóng, mở các tiếp điểm và ngắt mạch. Khi thiết bị nguội đến nhiệt độ hoạt động an toàn, các tiếp điểm sẽ tự động đóng lại và phục hồi hoạt động bình thường.
| Mẫu mã | Chiều dài (mm) | Chiều rộng (mm) | Chiều cao (mm) |
|---|---|---|---|
| BW9700 | 20 | 7.3 | 3.8 |
Dòng BW áp dụng cho pin sạc, chấn lưu, máy mát-xa, động cơ, máy biến áp, dụng cụ điện, thiết bị điện nhiệt và dụng cụ.
| Mã | Nhiệt độ mở | Nhiệt độ đặt lại | Mã | Nhiệt độ mở | Nhiệt độ đặt lại |
|---|---|---|---|---|---|
| 045 | 45±4.5°C | ≥33°C | 105 | 105±5°C | 75±15°C |
| 050 | 50±5°C | ≥35°C | 110 | 110±5°C | 75±15°C |
| 055 | 55±5°C | 42±6°C | 115 | 115±5°C | 80±15°C |
| 060 | 60±5°C | 45±8°C | 120 | 120±5°C | 85±15°C |
| 065 | 65±5°C | 48±10°C | 125 | 125±5°C | 85±15°C |
| 070 | 70±5°C | 50±12°C | 130 | 130±5°C | 90±15°C |
| 075 | 75±5°C | 53±14°C | 135 | 135±5°C | 95±15°C |
| 080 | 80±5°C | 55±15°C | 140 | 140±5°C | 100±15°C |
| 085 | 85±5°C | 60±15°C | 145 | 145±5°C | 100±15°C |
| 090 | 90±5°C | 65±15°C | 150 | 150±5°C | 105±15°C |
| 095 | 95±5°C | 70±15°C | 155 | 155±5°C | 110±15°C |
| 100 | 100±5°C | 70±15°C |
Sản phẩm đã được chứng nhận UL, CQC, VDE và RoHS.
