Thông tin chi tiết sản phẩm:
|
Chu kỳ đời: | 100000 chu kỳ | điện áp & dòng điện: | 250V 16A |
---|---|---|---|
loại liên hệ: | thường đóng hoặc thường mở | Loại chuyển đổi: | tự động đặt lại hoặc đặt lại thủ công |
Phạm vi nhiệt độ: | 0-250℃ | ||
Điểm nổi bật: | Máy điều khiển nhiệt độ TB05-BB5D,TB11-BB5D Bimetallic Thermostat,100000 chu kỳ Bimetallic Thermostat |
BH series thermostat/Bảo vệ nhiệt nhỏ/Máy sưởi pin sạc
BH series thermostatNguyên tắc và cấu trúc
Dòng BW & BH có thể bảo vệ chống lại quá tải và quá nhiệt được niêm phong chặt chẽ, kháng cự bên trong nhỏ, không có tiếng ồn và đặt lại tự động.Khi dòng chảy thông qua kim loại nhị phân nhạy cảm với nhiệt độ và dòng chảy, trạng thái của bimetal sẽ được thay đổi bởi nhiệt độ quá cao hoặc quá cao để cắt mạch hoặc chuyển mạch.vì không có hiệu ứng nhiệt độ lag trong điều kiện của dòng chảy đột ngột lớn.
BH series thermostatThông số kỹ thuật
Chỉ số điện:
Đánh giá điện | DC-12V tối đa 12A; DC-24V tối đa 10A; AC-125V tối đa 8A; AC-250V tối đa 16A |
Nhiệt độ mở | (30 ~ 150) ± 5 °C; 5 °C một bước |
Khởi động lại nhiệt độ | 2/3 nhiệt độ hoạt động với độ khoan dung ± 15 °C. Nhiệt độ thiết lập lại cũng có thể được cung cấp theo yêu cầu của khách hàng. |
Thời gian sống | 10000 lần |
Kích thước | L15mm W7.1mm H3.8mm |
Sợi chì | # 22 3266, kết thúc nửa tripping, chiều dài là 70mm, hoặc theo yêu cầu của khách hàng |
Số hồ sơ UL | E487478 |
Chứng chỉ CQC số | CQC16002142880 |
Giấy chứng nhận TUV số | B160592241002 |
Máy bảo vệ nhiệt BH seriesCấu trúc

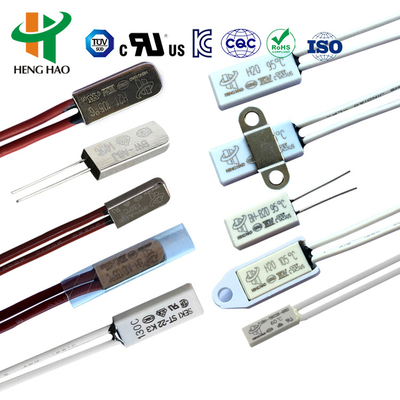

Mô hình | Vụ án | Chiều dài ((mm) | chiều rộng ((mm) | Chiều cao ((mm) | Vol.&Current | Sợi chì |
H20 | Nhựa | 18.5 | 8 | 4 | DC-12V tối đa 12A; DC-24V tối đa 10A; AC-125V tối đa 8A; AC-250V tối đa 10A |
#20 3135, cuối 5mm nửa tripping, chiều dài là 70mm, hoặc theo yêu cầu của khách hàng |
H21 | Kim loại | 18.5 | 7.3 | 3.8 | ||
H21 | Kim loại | 20 | 8 | 4 | AC250V 20A | #16 3135 |

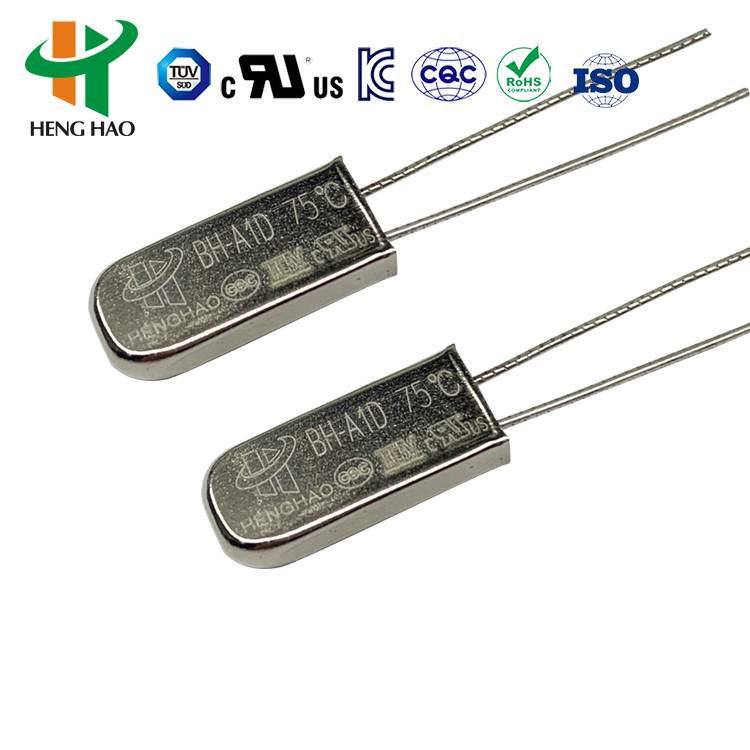

BH-A1D | Kim loại | 15 | 6.6 | 3.2 | DC-12V max 12A; DC-24V max 10A; AC-125V max 8A; AC-250V |
#20 3135, #22 3266, #22 3135, kết thúc 5mm nửa tripping, chiều dài là 70mm, hoặc theo yêu cầu của khách hàng |

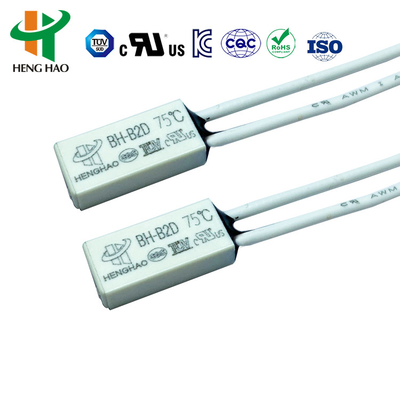

BH-B2D | Nhựa | 15 | 7.1 | 3.8 | ||
BH-TB02B-B8D | Nhựa | 15 | 5.2 | 2.4 | DC-12V tối đa 4A; DC-24V tối đa 3A; AC-125V tối đa 3A; AC-250V tối đa 2A | 3266-AWG24#, 3135-AWG24# hoặc dải niken bình thường, chiều dài là 70 mm hoặc theo yêu cầu của khách hàng |
BH series thermostat¢s Ứng dụng và hướng dẫn
Máy bảo vệ nhiệt dòng BH, hiệu quả đáng tin cậy bảo vệ an toàn và thiết bị báo động, được sử dụng rộng rãi trong các loại khác nhau động cơ 1,5 mã lực,thiết bị chiếu sáng, máy hàn biến tần, công suất chuyển đổi,Bộ pin sạc, các bóng đèn huỳnh quang,Công cụ điện di động, thiết bị điện và thiết bị điện khác để ngăn ngừa quá tải và quá nóng do tình trạng làm việc bất thường.5MPa phù hợp để lắp đặt động cơ phủ nhựa.
Mã | Nhiệt độ | Mã | Nhiệt độ |
30 | 30°C | 100 | 100°C |
35 | 35°C | 105 | 105°C |
40 | 40°C | 110 | 110°C |
45 | 45°C | 115 | 115°C |
50 | 50°C | 120 | 120°C |
55 | 55°C | 125 | 125°C |
60 | 60°C | 130 | 130°C |
70 | 70°C | 135 | 135°C |
75 | 75°C | 140 | 140°C |
80 | 80°C | 145 | 145°C |
85 | 85°C | 150 | 150°C |
90 | 90°C |

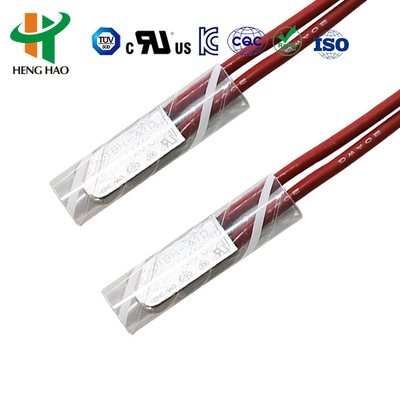

Bộ điều hòa nhiệt loạt BW / KSD9700 bảo vệ nhiệt / BW9700 bảo vệ nhiệt độ
1. BW series thermostats Nguyên tắc và cấu trúc
BW bộ phận bảo vệ phổ biến và nâng cao với vỏ kim loại lớn bao gồm vỏ kim loại dẫn nhiệt, các bộ phận nhôm được hàn với điểm tiếp xúc hợp kim bạc, hỗn hợp dẫn điện,Đứng cố định cách nhiệtTrong trường hợp hoạt động bất thường, cùng với sự gia tăng nhiệt độ môi trường đến giá trị đặt, các bộ phận bimetallic thực hiện hành động nhanh chóng,mở điểm tiếp xúcKhi thiết bị được làm mát đến nhiệt độ cho hoạt động an toàn, điểm tiếp xúc sẽ tự động đóng và phục hồi hoạt động bình thường.
2. Bảo vệ nhiệt loạt BW
2.1. Loại công tắc: đóng bình thường, mở bình thường.
2.2. Điện áp hoạt động / Hiện tại: AC250V / 5A; AC125V / 8A
2.3Nhiệt độ hoạt động: 40 ~ 150 °C (một bước cho mỗi 5 °C)
2.4- Độ khoan dung tiêu chuẩn: +-3°C / +-5°C / +-7°C
2.5. Khởi động nhiệt độ: giảm nhiệt độ hoạt động 15-45 °C
2.6. Kháng thắt liên lạc: ≤ 50mΩ
2.7Kháng cách nhiệt: ≥ 100mΩ
2.8Năng lượng điện: AC1500V/1min không có hiện tượng hỏng và flashover.
2.9Thời gian sử dụng: 10000 lần
3. Bảo vệ nhiệt loạt BW
Mô hình |
Chiều dài |
chiều rộng |
Cao |
BW9700 |
20 |
7.3 |
3.8 |
4. Bảo vệ nhiệt độ loạt BW Ứng dụng
Dòng BW có thể áp dụng cho pin sạc, thắt lưng, máy massage, động cơ, biến áp, công cụ điện, thiết bị và dụng cụ điện nhiệt v.v.
Mã |
Nhiệt độ mở |
Khởi động lại nhiệt độ |
Mã |
Nhiệt độ mở |
Lập lại nhiệt độ |
045 |
45+-4,5°C |
≥33°C |
105 |
105+-5°C |
75+-15°C |
050 |
50+-5°C |
≥ 35°C |
110 |
110+-5°C |
75+-15°C |
055 |
55+-5°C |
42+-6°C |
115 |
115+-5°C |
80+-15°C |
060 |
60+-5°C |
45+-8°C |
120 |
120+-5°C |
85+-15°C |
065 |
65+-5°C |
48+-10°C |
125 |
125+-5°C |
85+-15°C |
070 |
70+-5°C |
50+-12°C |
130 |
130+-5°C |
90+-15°C |
075 |
75+-5°C |
53+-14°C |
135 |
135+-5°C |
95+-15°C |
080 |
80+-5°C |
55+-15°C |
140 |
140+-5°C |
100+-15°C |
085 |
85+-5°C |
60+-15°C |
145 |
145+-5°C |
100+-15°C |
090 |
90+-5°C |
65+-15°C |
150 |
150+-5°C |
105+-15°C |
095 |
95+-5°C |
70+-15°C |
155 |
155+-5°C |
110+-15°C |
100 |
100+-5°C |
70+-15°C |
|
|
|
Chứng nhận sản phẩm UL,CQC,VDE và RoHS.
