Thông tin chi tiết sản phẩm:
|
| Vòng đời: | 10000 | Điện áp & dòng điện: | 250V 16A |
|---|---|---|---|
| Loại liên hệ: | thường đóng hoặc thường mở. | Loại chuyển đổi: | Đặt lại tự động hoặc đặt lại thủ công |
| Phạm vi nhiệt độ: | 50-150℃ | trường hợp: | vỏ kim loại lớn |
| Làm nổi bật: | Chuyển đổi nhiệt độ ST-22,KW9700 Bảo vệ nhiệt,Tự động thiết lập lại bộ an toàn nhiệt |
||

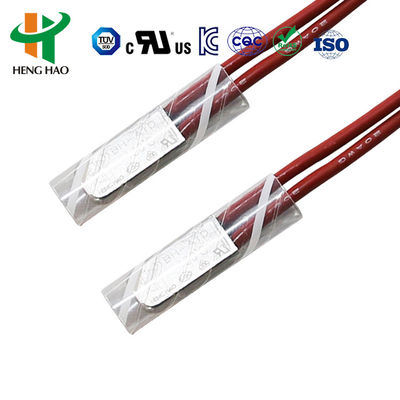

Bộ bảo vệ vạn năng và nâng cao dòng H20 và H21 có vỏ kim loại lớn bao gồm vỏ kim loại dẫn nhiệt, các bộ phận lưỡng kim được hàn với các điểm tiếp xúc hợp kim bạc, giá đỡ dẫn điện, chân đế cố định cách điện, dải tiếp xúc cố định và cáp chịu nhiệt. Trong trường hợp hoạt động bất thường, khi nhiệt độ môi trường tăng lên giá trị đã đặt, các bộ phận lưỡng kim thực hiện hành động nhanh chóng để mở điểm tiếp xúc và ngắt mạch. Khi được làm mát đến nhiệt độ hoạt động an toàn, điểm tiếp xúc tự động đóng lại để khôi phục hoạt động bình thường.
| Định mức điện | DC-12V tối đa 12A; DC-24V tối đa 10A; AC-125V tối đa 8A; AC-250V tối đa 16A |
|---|---|
| Nhiệt độ mở | (30~150)±5°C; 5°C một bước |
| Nhiệt độ đặt lại | 2/3 nhiệt độ tác động với dung sai ±15°C. Nhiệt độ đặt lại tùy chỉnh có sẵn theo yêu cầu. |
| Số lần hoạt động | 10.000 chu kỳ |
| Điện trở đóng tiếp điểm | ≤50mΩ |
| Điện trở cách điện | ≥100mΩ |
| Độ bền điện | AC1500V/1 phút không có hiện tượng hỏng và phóng điện |

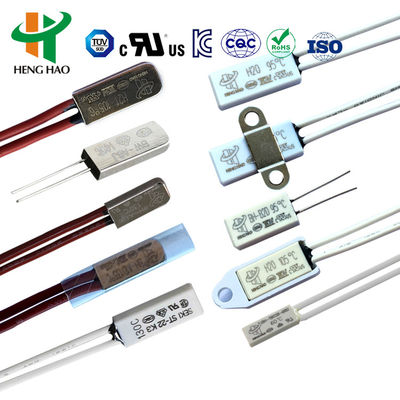

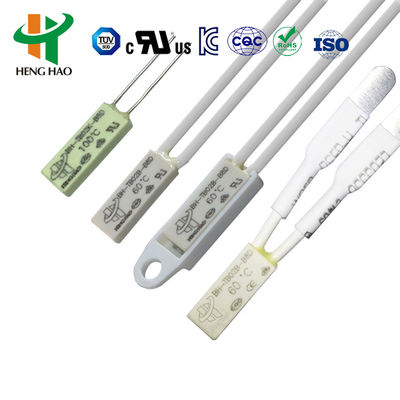

| Mô hình | Vỏ | Chiều dài (mm) | Chiều rộng (mm) | Chiều cao (mm) | Điện áp & Dòng điện | Dây dẫn |
|---|---|---|---|---|---|---|
| H20 | Nhựa | 18.5 | 8 | 4 | DC-12V tối đa 12A; DC-24V tối đa 10A; AC-125V tối đa 8A; AC-250V tối đa 10A | #20 3135, đầu 5mm nửa hành trình, chiều dài 70mm (tùy chỉnh) |
| H21 | Kim loại | 18.5 | 7.3 | 3.8 | ||
| H21 | Kim loại | 20 | 8 | 4 | AC250V 20A | #16 3135 |
| BH-A1D | Kim loại | 15 | 6.6 | 3.2 | DC-12V tối đa 12A; DC-24V tối đa 10A; AC-125V tối đa 8A; AC-250V | #20 3135, #22 3266, #22 3135, đầu 5mm nửa hành trình, chiều dài 70mm (tùy chỉnh) |

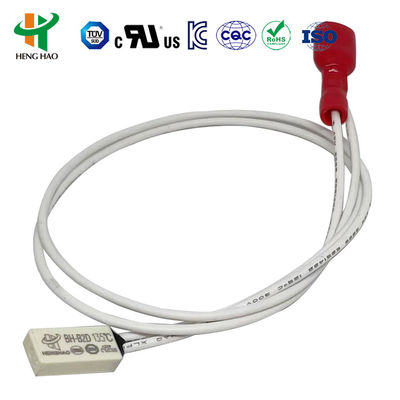

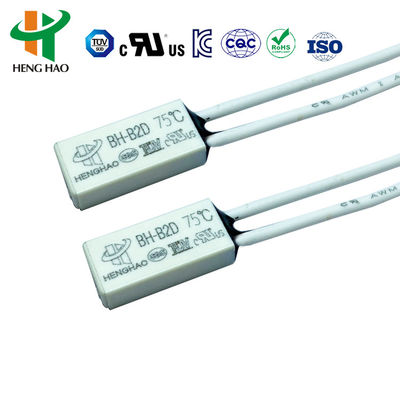

| BH-B2D | Nhựa | 15 | 7.1 | 3.8 | ||

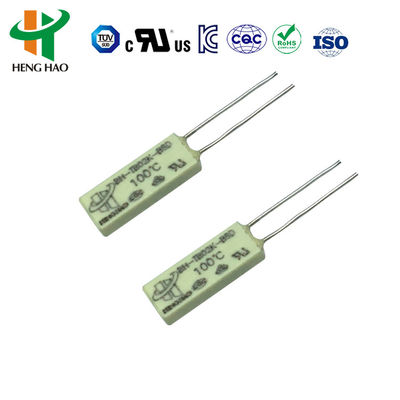

| BH-TB02B-B8D | Nhựa | 15 | 5.2 | 2.4 | DC-12V tối đa 4A; DC-24V tối đa 3A; AC-125V tối đa 3A; AC-250V tối đa 2A | 3266-AWG24#, 3135-AWG24# hoặc dải niken, chiều dài 70mm (tùy chỉnh) |
Dòng H20/H21 phù hợp với:
Các thành phần cảm biến nhiệt độ bao gồm dải lưỡng kim. Khi nhiệt độ đạt đến phạm vi tác động, nó nhanh chóng nhảy để ngắt kết nối. Khi nhiệt độ giảm xuống một điểm cố định, điểm tiếp xúc không thể đặt lại cho đến khi mạch được kết nối lại bằng cách nhấn nút đặt lại.
Sản phẩm đã được phê duyệt chứng nhận UL, CQC, TUV và RoHS.
