Thông tin chi tiết sản phẩm:
|
| Vòng đời: | 100000 chu kỳ | Điện áp & dòng điện: | 250V 16A |
|---|---|---|---|
| Loại liên hệ: | thường đóng hoặc thường mở | Loại chuyển đổi: | Đặt lại tự động hoặc đặt lại thủ công |
| Phạm vi nhiệt độ: | 0-250℃ | trường hợp: | Bakelite |
| Làm nổi bật: | 9700K Tự động khôi phục bộ an toàn nhiệt,bảo vệ quá tải nhiệt điều khiển bimetallic,KSD9700 công tắc bảo hiểm nhiệt |
||

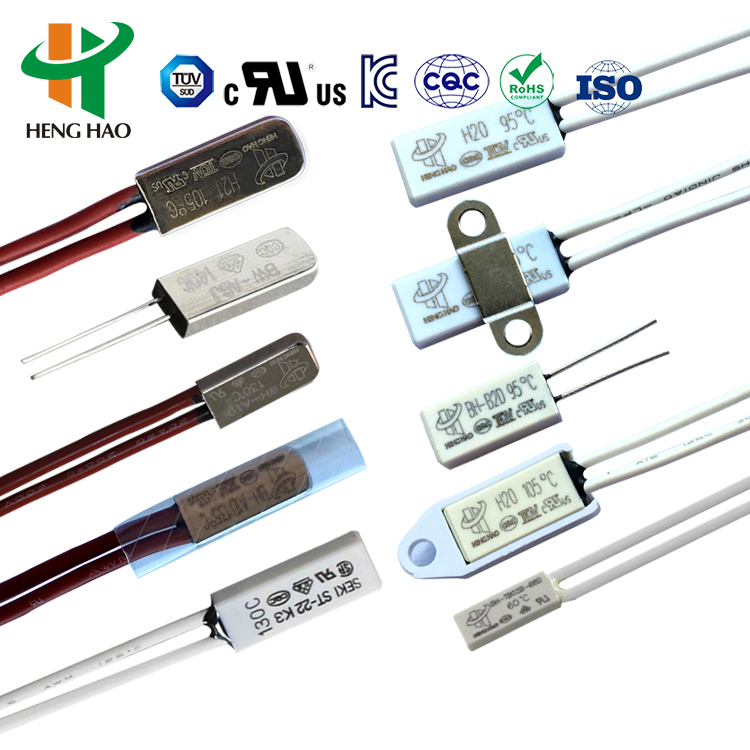

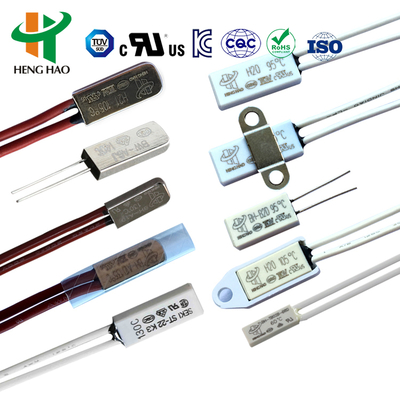

Cầu chì nhiệt 9700K KSD9700 tự động đặt lại cầu chì nhiệt BW9700 bộ điều nhiệt lưỡng kim
Dòng BW & BH có thể bảo vệ chống quá dòng và quá nhiệt được niêm phong chắc chắn, điện trở trong nhỏ, không gây tiếng ồn và tự động đặt lại. Khi dòng điện đi qua lưỡng kim nhạy cảm với nhiệt độ và dòng điện, trạng thái của lưỡng kim sẽ thay đổi do quá nhiệt hoặc quá dòng để ngắt mạch hoặc bật mạch. Dòng BH an toàn hơn các bộ bảo vệ thông thường, vì không có độ trễ tác động nhiệt độ trong điều kiện dòng điện lớn đột ngột.
Bộ điều nhiệt dòng BHThông số kỹ thuật
Đánh giá điện:
| Đánh giá điện: | DC-12V tối đa 12A; DC-24V tối đa 10A; AC-125V tối đa 8A; AC-250V tối đa 16A |
| Nhiệt độ mở | (30~150)±5°C; 5°C một bước |
| Nhiệt độ đặt lại | 2/3 nhiệt độ tác động với dung sai ±15°C. Nhiệt độ đặt lại cũng có thể được cung cấp theo yêu cầu của khách hàng. |
| Số lần sử dụng | 10000 lần |
| Kích thước | L15mm W7.1mm H3.8mm |
| Dây dẫn | #22 3266, đầu nửa ngắt, chiều dài 70mm, hoặc theo yêu cầu của khách hàng |
| Số tệp UL | E487478 |
| Số chứng chỉ CQC | CQC16002142880 |
| Số chứng chỉ TUV | B160592241002 |
Bộ bảo vệ nhiệt dòng BHKích thước
| Mẫu | Vỏ | Chiều dài (mm) | chiều rộng (mm) | Cao (mm) | Điện áp & Dòng điện | Dây dẫn |
| H20 | Nhựa | 18.5 | 8 | 4 | DC-12V tối đa 12A; DC-24V tối đa 10A; AC-125V tối đa 8A; AC-250V tối đa 10A |
#20 3135, đầu 5mm nửa ngắt, chiều dài 70mm, hoặc theo yêu cầu của khách hàng |
| H21 | Kim loại | 18.5 | 7.3 | 3.8 | ||
| H21 | Kim loại | 20 | 8 | 4 | AC250V 20A | #16 3135 |

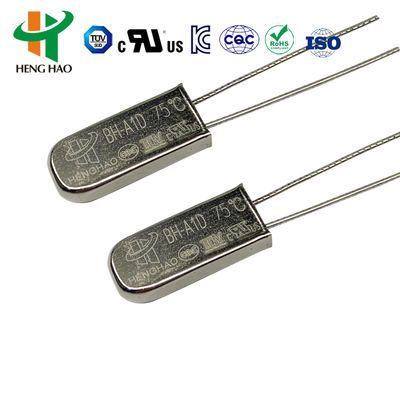

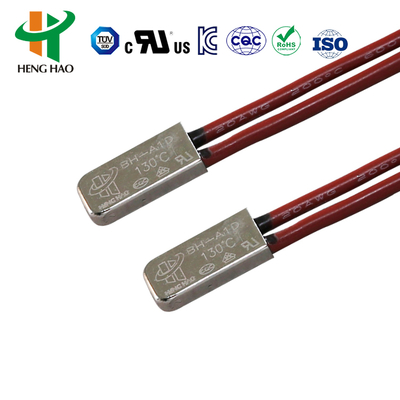

| BH-A1D | Kim loại | 15 | 6.6 | 3.2 | DC-12V tối đa 12A; DC-24V tối đa 10A; AC-125V tối đa 8A; AC-250V |
#20 3135, #22 3266,#22 3135, đầu 5mm nửa ngắt, chiều dài 70mm, hoặc theo yêu cầu của khách hàng |

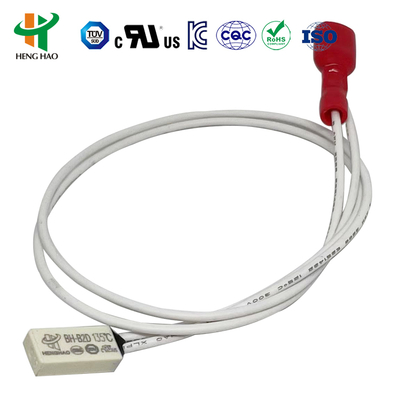

| BH-B2D | Nhựa | 15 | 7.1 | 3.8 | ||

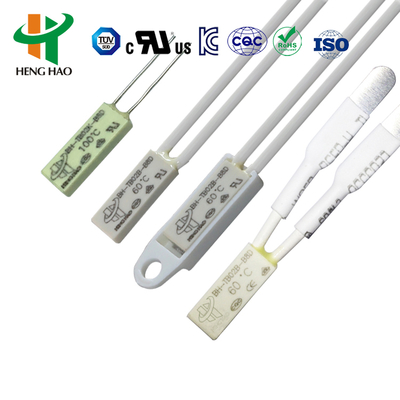

| BH-TB02B-B8D | Nhựa | 15 | 5.2 | 2.4 | DC-12V tối đa 4A; DC-24V tối đa 3A; AC-125V tối đa 3A; AC-250V tối đa 2A | 3266-AWG24#, 3135-AWG24# hoặc dải niken thông thường, chiều dài 70 mm hoặc theo yêu cầu của khách hàng |
Bộ điều nhiệt dòng BHỨng dụng và Hướng dẫn
Bộ bảo vệ nhiệt dòng BH, bộ bảo vệ an toàn và thiết bị báo động hiệu quả, đáng tin cậy, được sử dụng rộng rãi trong các loại động cơ 1.5 mã lực, thiết bị chiếu sáng, máy hàn biến tần, nguồn chuyển mạch, bộ pin sạc, chấn lưu đèn huỳnh quang, dụng cụ điện cầm tay, thiết bị điện và các thiết bị điện khác để ngăn ngừa quá dòng & quá nhiệt do trạng thái làm việc bất thường. Các loại tăng cường có thể chịu được áp suất 3.5MPa phù hợp để lắp đặt bên trong động cơ tráng nhựa.
| Mã | Nhiệt độ | Mã | Nhiệt độ |
| 30 | 30℃ | 100 | 100℃ |
| 35 | 35℃ | 105 | 105℃ |
| 40 | 40℃ | 110 | 110℃ |
| 45 | 45℃ | 115 | 115℃ |
| 50 | 50℃ | 120 | 120℃ |
| 55 | 55℃ | 125 | 125℃ |
| 60 | 60℃ | 130 | 130℃ |
| 70 | 70℃ | 135 | 135℃ |
| 75 | 75℃ | 140 | 140℃ |
| 80 | 80℃ | 145 | 145℃ |
| 85 | 85℃ | 150 | 150℃ |
| 90 | 90℃ |
Bộ điều nhiệt dòng BW / KSDbộ bảo vệ nhiệt 9700 / bộ bảo vệ nhiệt độ BW9700
Bộ điều nhiệt dòng H20, H21Nguyên tắc và cấu trúc
Bộ bảo vệ vạn năng và nâng cao dòng H20, H21 với vỏ kim loại lớn bao gồm vỏ kim loại dẫn nhiệt, các bộ phận lưỡng kim được hàn với điểm tiếp xúc hợp kim bạc, giá đỡ dẫn điện, chân đế cách điện, dải tiếp xúc cố định và cáp chịu nhiệt. Trong trường hợp hoạt động bất thường, cùng với sự gia tăng nhiệt độ môi trường đến giá trị đặt trước, các bộ phận lưỡng kim thực hiện hành động nhanh chóng, mở điểm tiếp xúc và ngắt mạch. Khi thiết bị được làm mát đến nhiệt độ để vận hành an toàn, điểm tiếp xúc sẽ tự động đóng và khôi phục hoạt động bình thường.
Bộ bảo vệ nhiệt dòng H20, H21Thông số kỹ thuật
| Đánh giá điện: | DC-12V tối đa 12A; DC-24V tối đa 10A; AC-125V tối đa 8A; AC-250V tối đa 16A |
| Nhiệt độ mở | (30~150)±5°C; 5°C một bước |
| Nhiệt độ đặt lại | 2/3 nhiệt độ tác động với dung sai ±15°C. Nhiệt độ đặt lại cũng có thể được cung cấp theo yêu cầu của khách hàng. |
| Số lần sử dụng | 10000 lần |
| Điện trở đóng tiếp điểm: | ≤50mΩ |
| Điện trở cách điện: | ≥100mΩ |
| Độ bền điện: |
|
| Số tệp UL | E487478 |
| Số chứng chỉ CQC | CQC16002142880 |
| Số chứng chỉ TUV | B160592241002 |
Bộ bảo vệ nhiệt dòng H20, H21Kích thước
| Mẫu | Vỏ | Chiều dài (mm) | chiều rộng (mm) | Cao (mm) | Điện áp & Dòng điện | Dây dẫn |
| H20 | Nhựa | 18.5 | 8 | 4 | DC-12V tối đa 12A; DC-24V tối đa 10A; AC-125V tối đa 8A; AC-250V tối đa 10A |
#20 3135, đầu 5mm nửa ngắt, chiều dài 70mm, hoặc theo yêu cầu của khách hàng |
| H21 | Kim loại | 18.5 | 7.3 | 3.8 | ||
| H21 | Kim loại | 20 | 8 | 4 | AC250V 20A | #16 3135 |
| BH-A1D | Kim loại | 15 | 6.6 | 3.2 | DC-12V tối đa 12A; DC-24V tối đa 10A; AC-125V tối đa 8A; AC-250V |
#20 3135, #22 3266,#22 3135, đầu 5mm nửa ngắt, chiều dài 70mm, hoặc theo yêu cầu của khách hàng |
| BH-B2D | Nhựa | 15 | 7.1 | 3.8 | ||
| BH-TB02B-B8D | Nhựa | 15 | 5.2 | 2.4 | DC-12V tối đa 4A; DC-24V tối đa 3A; AC-125V tối đa 3A; AC-250V tối đa 2A | 3266-AWG24#, 3135-AWG24# hoặc dải niken thông thường, chiều dài 70 mm hoặc theo yêu cầu của khách hàng |
H20, H21Ứng dụng của bộ bảo vệ nhiệt độ dòng
H20, H21series áp dụng cho pin sạc, chấn lưu, máy mát xa, động cơ vi mô, máy biến áp, dụng cụ điện, thiết bị điện nhiệt và dụng cụ, v.v.
Sản phẩm đã được phê duyệt chứng nhận UL, CQC, TUV và RoHS.
