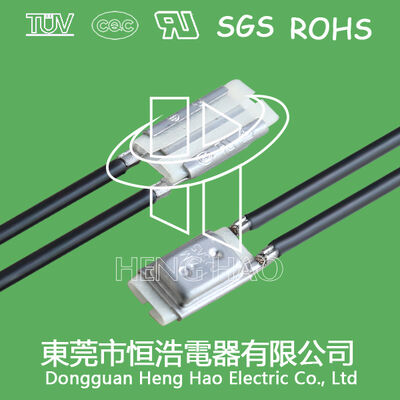

Công tắc cảm biến nhiệt độ cho máy biến áp 17AM Bộ điều nhiệt

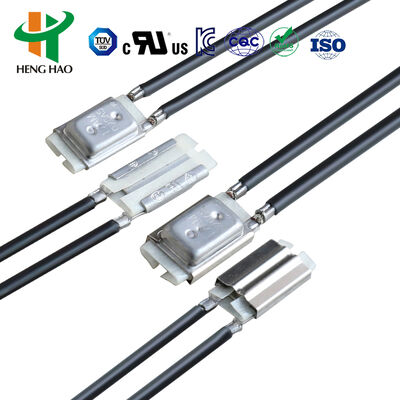

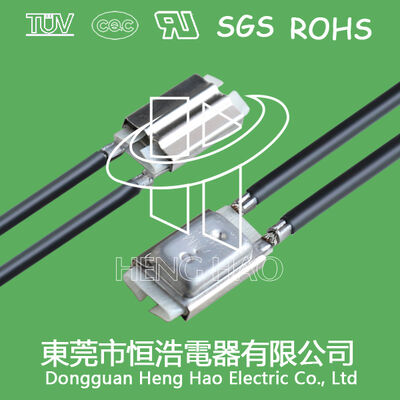

Tổng quan về bộ bảo vệ nhiệt 17AMH
17AMH là bộ bảo vệ nhiệt quá dòng, có thiết kế nhỏ gọn và hoạt động nhanh, chính xác. Có sẵn với nhiều cấu hình dây dẫn khác nhau để đáp ứng yêu cầu của khách hàng.
Thông số kỹ thuật
Định mức điện: AC-125V 15A; AC-250V 10A; DC-16V 20A
Chu kỳ hoạt động của tiếp điểm: AC-125V 15A, AC-250V 10A: >10.000 chu kỳ; AC-125V 5A: >100.000 chu kỳ
Nhiệt độ hoạt động: 50-180°C
Dung sai nhiệt độ: ±2°C, ±3°C, ±5°C
Nhiệt độ ngắt: 10-45°C dưới nhiệt độ ngắt
Thời gian làm việc: Hơn 10.000 chu kỳ
Hệ thống mã hóa nhiệt độ
| Mã | Nhiệt độ (°C) | Mã | Nhiệt độ (°C) |
|---|
| 018 | 55°C | 032 | 125°C |
| 019 | 60°C | 033 | 130°C |
| 020 | 65°C | 034 | 135°C |
| 021 | 70°C | 035 | 140°C |
| 022 | 75°C | 036 | 145°C |
| 023 | 80°C | 037 | 150°C |
| 024 | 85°C | 038 | 155°C |
| 025 | 90°C | 039 | 160°C |
| 026 | 95°C | 040 | 165°C |
| 027 | 100°C | 041 | 170°C |
| 028 | 105°C | 042 | 175°C |
| 029 | 110°C | 043 | 180°C |
| 030 | 115°C | | |
| 031 | 120°C | | |
Ứng dụng
Thích hợp cho động cơ, bộ chuyển mạch đèn huỳnh quang, máy biến áp, máy cán, hệ thống chiếu sáng, máy hàn kín, và các thiết bị gia dụng khác.
Được chứng nhận UL, CQC, VDE và RoHS. Là bộ thay thế tương thích cho bộ bảo vệ nhiệt KLIXON 17AM.

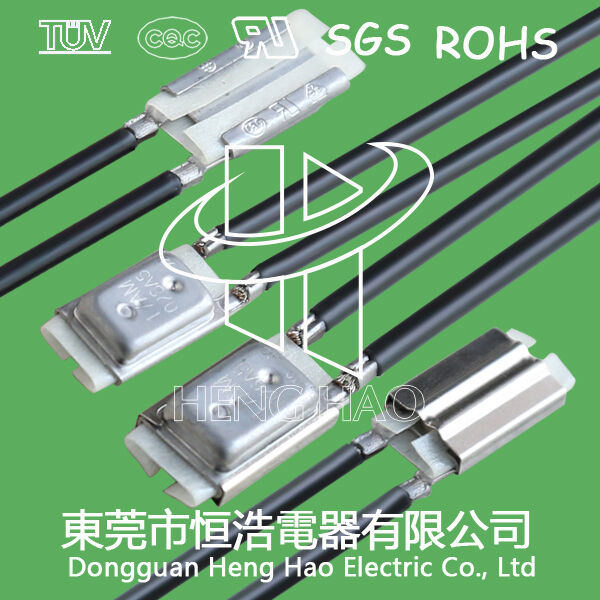

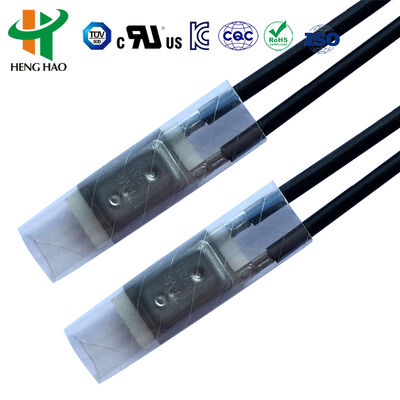

Bộ bảo vệ nhiệt mini dòng BH
Bộ bảo vệ dòng BH cung cấp khả năng bảo vệ quá dòng và quá nhiệt với cấu trúc kín, điện trở nội thấp, hoạt động im lặng và chức năng tự động reset.
Thông số kỹ thuật dòng BH
| Thông số | Thông số kỹ thuật |
|---|
| Định mức điện | DC-12V tối đa 12A; DC-24V tối đa 10A; AC-125V tối đa 8A; AC-250V tối đa 16A |
| Nhiệt độ ngắt | (30-150)±5°C; bước 5°C |
| Nhiệt độ reset | 2/3 nhiệt độ hoạt động ±15°C |
| Chu kỳ hoạt động | 10.000 chu kỳ |
| Kích thước | Dài 15mm × Rộng 7.1mm × Cao 3.8mm |
| Dây dẫn | #22 3266, dài 70mm (có thể tùy chỉnh) |
| Chứng nhận | UL E487478, CQC16002142880, TUV B160592241002 |
Kích thước dòng BH
| Mẫu mã | Vỏ | Kích thước (mm) | Điện áp & Dòng điện | Dây dẫn |
|---|
| H20 | Nhựa | 18.5×8×4 | DC-12V 12A; DC-24V 10A; AC-125V 8A; AC-250V 10A | #20 3135, 70mm |
| H21 | Kim loại | 18.5×7.3×3.8 | Giống H20 | #20 3135, 70mm |
| H21 | Kim loại | 20×8×4 | AC250V 20A | #16 3135 |
| BH-A1D | Kim loại | 15×6.6×3.2 | DC-12V 12A; DC-24V 10A; AC-125V 8A; AC-250V | Tùy chọn #20/#22 |
| BH-B2D | Nhựa | 15×7.1×3.8 | Giống BH-A1D | Tùy chọn #20/#22 |
| BH-TB02B-B8D | Nhựa | 15×5.2×2.4 | DC-12V 4A; DC-24V 3A; AC-125V 3A; AC-250V 2A | Tùy chọn AWG24# |
Ứng dụng
Bộ bảo vệ nhiệt dòng BH được sử dụng rộng rãi trong động cơ 1.5HP, thiết bị chiếu sáng, máy hàn biến tần, bộ nguồn chuyển mạch, bộ pin sạc, chấn lưu đèn huỳnh quang, dụng cụ điện cầm tay và các thiết bị điện khác.
Tất cả sản phẩm đều có chứng nhận UL, CQC, TUV và RoHS để đảm bảo chất lượng và tuân thủ quy định.
