| Mẫu số: | NTC | Loại liên hệ: | thường đóng hoặc thường mở |
|---|---|---|---|
| Loại chuyển đổi: | Đặt lại tự động hoặc đặt lại thủ công | Gói vận chuyển: | 2000pcs/carton |
| Đặc điểm kỹ thuật: | 12*16 | kháng chiến danh nghĩa: | 5K, 8K, 10K, 15K đến 100K |
| Khả năng chịu đựng: | ± 1, ± 2, ± 3, ± 5, ± 10 | Hệ số vật chất: | 2500 ~ 5000K |
| hệ số tản: | ≥0,8mw/oC | Hằng số thời gian nhiệt: | ≤25s |
| Nhiệt độ làm việc: | -40oC~+250oC | Công suất định mức: | 50mW |

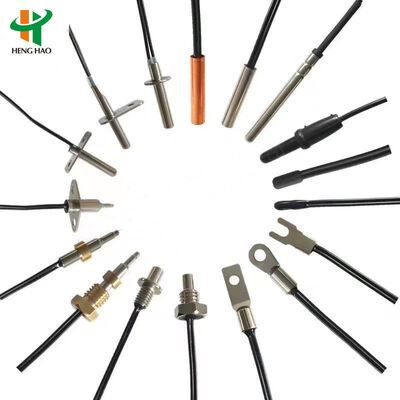

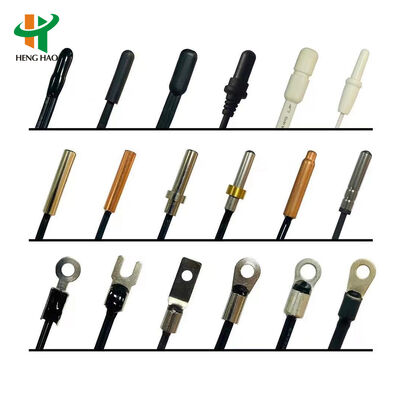

| Loại trường hợp: | Đầu nĩa, đầu vòng chữ O, đầu giọt nước, Vỏ kim loại, Vỏ đồng, đầu phun | Dây dẫn: | #24 30# 2651, UL4411 28#, dây dẫn đôi |
| Loại thiết bị đầu cuối: | Có thể được tán đinh theo yêu cầu | ||
| Làm nổi bật: | PT100 temperature sensor platinum resistor,NTC thermistor temperature sensor,TP1000 thermistor platinum resistor |
||
| Specification Name | Scope | Detection Condition |
|---|---|---|
| R25 (nominal resistance value) | 5K, 8K, 10K, 15K to 100K | Constant temperature 25ºC±0.05ºC |
| R25 Permissible variance(%) | ±1, ±2, ±3, ±5, ±10 | Constant temperature 25ºC±0.05ºC |
| B25/50 or B25/85 (material coefficient) | 2500~5000K | Constant temperature 25ºC±0.05ºC Constant temperature 85ºC±0.05ºC |
| B25/50 Value permissible variance(%) | ±1, ±2 | Constant temperature 25ºC±0.05ºC Constant temperature 50ºC±0.05ºC |
| ∫ (dissipation coefficient) | ≥0.8mw/ºC | Static in the air |
| T (thermal time constant) | ≤25S | Static in the air |
| Ta (Working temperature) | -40ºC~+250ºC | |
| Pn (rated power) | 50mw | Within working temperature |

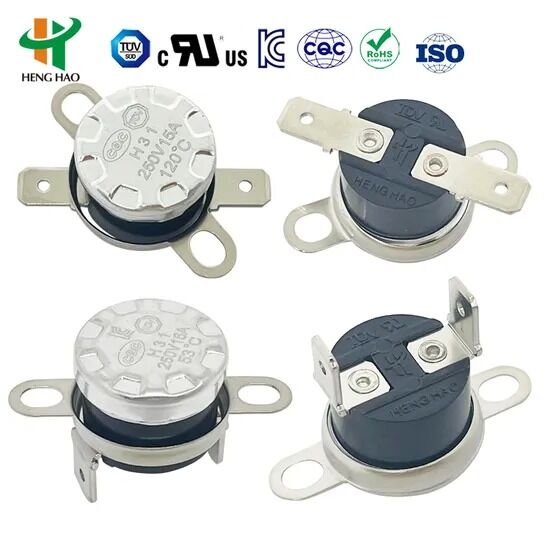

Manual reset type: Temperature sensing components consist of bimetallic strip. When the temperature reached the action temperature range, it will jump quickly and the movable disc disconnects. When the temperature declines to a fixed temperature point, the contact point cannot reset until reconnecting the circuit by pushing the reset button.
Note: This type of manual reset thermostat can reset when the temperature declines 20°C after snap action by pressing the reset button. And 4~6 N will be advisable; please don't use too much strength. To ensure the normal function, the distance between the reset button and the close cover should not be less than 20.4mm.
Auto reset type: Temperature sensing components consist of bimetallic strip. When the temperature reached the action temperature range, it will jump quickly and the movable disc disconnects. When the temperature declines to a fixed temperature point, the contact point can auto reset and start working.
Used as temperature control for household electric appliances and widely applied in:
| Open temp. | Reset temp. | Open temp. | Reset temp. | Open temp. | Reset temp. |
|---|---|---|---|---|---|
| -20ºC±5ºC | 5ºC±5ºC | 95ºC±5ºC | 80ºC±5ºC | 205ºC±5ºC | 175ºC±10ºC |
| -15ºC±5ºC | 5ºC±5ºC | 100ºC±5ºC | 80ºC±10ºC | 210ºC±5ºC | 180ºC±10ºC |
| -10ºC±5ºC | 5ºC±5ºC | 105ºC±5ºC | 85ºC±10ºC | 215ºC±5ºC | 185ºC±10ºC |
| 0ºC±5ºC | -10ºC±5ºC | 110ºC±5ºC | 90ºC±10ºC | 220ºC±5ºC | 190ºC±10ºC |
| 5ºC±5C | -5ºC±5ºC | 115ºC±5ºC | 95ºC±10ºC | 225ºC±5ºC | 195ºC±10ºC |
| 10ºC±5ºC | 0ºC±5ºC | 120ºC±5ºC | 100ºC±10ºC | 230ºC±5ºC | 200ºC±10ºC |
| 15ºC±5ºC | 5ºC±5ºC | 125ºC±5ºC | 105ºC±10ºC | 235ºC±5ºC | 205ºC±10ºC |
| 20ºC±5ºC | 5ºC±5ºC | 130ºC±5ºC | 110ºC±10ºC | 240ºC±5ºC | 210ºC±10ºC |
| 25ºC±5ºC | 10ºC±5ºC | 135ºC±5ºC | 115ºC±10ºC | 245ºC±5ºC | 215ºC±10ºC |
| 30ºC±5ºC | 15ºC±5ºC | 140ºC±5ºC | 120ºC±10ºC | 250ºC±5ºC | 220ºC±10ºC |
Or according to client's request
